Beetek - G300-100U-4LC + DF200 BH03 kit

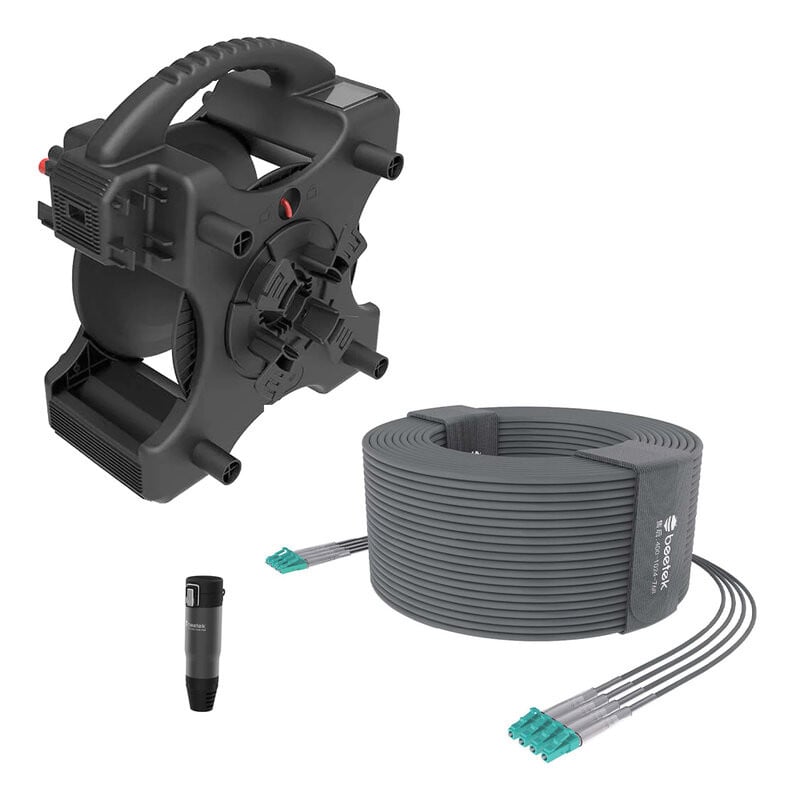

Kit composé de 100 m de câble en fibre optique (G300-100U-4LC) + enrouleur de câble (DF200) + capuchon de protection de la fibre optique (BH03).

G300-100U-4LC

Câble à fibre optique multimode OM3-300 (50 / 125 μm) armé à 4 conducteurs, conçu avec une technologie de pointe, longueur 100 m, connecteurs LC. Les câbles à fibres optiques armés, également connus sous le nom de câbles à gaine blindée, sont des câbles optiques dotés d'une couche de protection extérieure composée de matériaux métalliques et de fibres. Ces couches offrent une protection mécanique contre les dommages physiques, l'humidité et d'autres facteurs environnementaux, et peuvent donc résister à n'importe quel environnement difficile. Spécialement conçus pour le secteur de la location et de l'équipement.

Caractéristiques principales

• Câble armé multimode OM3 à 4 conducteurs
• Choix flexible de connecteurs LC, SC, ST ou FC (ou combinaison de 1 à 4 types de connecteurs)
• Nombre de conducteurs et longueur de câble personnalisables
• Longueur de dérivation de 1 m
• Structure de 5 couches de fibres d'acier armé, tressé et aramide
• Gaine TPU souple offrant une protection contre les rongeurs et une résistance élevée à la traction et à la compression
• Fourni avec deux protecteurs de câble BH03
• Recommandé pour une utilisation avec l'enrouleur de câble Beetek

DF200

Enrouleur de câble empilable en ABS, spécialement développé et conçu pour le secteur de la location et de l'équipement, adapté aux câbles à fibres optiques et aux câbles de réseau. Il offre une excellente protection contre les chutes et les chocs et peut être empilé verticalement ou horizontalement, ou suspendu pour faciliter le transport et le stockage.

Le DF200 peut être utilisé pour stocker 250 m de câbles à fibres optiques et 150 m de câbles réseau d'un diamètre extérieur de 5 mm.

Caractéristiques principales

• Peut être facilement manipulé par une seule personne
• Conçu pour une utilisation répétée et la distribution de câbles mobiles
• Sa conception externe unique permet de l'empiler verticalement, horizontalement ou de le suspendre à des racks, ce qui libère de l'espace et facilite sa prise en main et son transport.
• L'enrouleur entièrement fermé est à l'abri des chutes et des chocs pouvant survenir pendant le transport.

BH03

Le BH03 est un capuchon de protection amovible de taille moyenne, en alliage d'aluminium, destiné à protéger la fibre optique et d'autres types de câbles pendant les installations. Il peut être utilisé avec n'importe quel câble d'un diamètre extérieur allant jusqu'à 35 mm. Il s'agit d'un produit simple et efficace, conçu spécialement pour le secteur de la location et de l'équipement, qui permet de protéger les fibres optiques à six fils, les câbles CAT, les câbles SDI, HDMI, DP et autres contre les environnements difficiles.

Technical characteristics

G300-100U-4LC

• Lenght: 100 m
• Connector type: LC
• Connector color: light blue
• Fiber type: multi-mode OM3-300 (50 / 125 μm)
• Fiber core brand: YOFC
• Number of cores: 4
• Branch length: 1 m
• Structural layers: fiber core + core cladding + interior Kevlar reinforcement + TPU inner cladding + stainless steel
  armored tube + exterior Kevlar reinforcement + stainless steel braided shield + TPU outer jacket
• Jacket outer diameter: 6.2 mm ±0.1 mm
• Jacket color: matte gray
• Jacket material: matt frosted TPU
• Spiral tube diameter: 3.8 mm ±0.1 mm
• Spiral tube material: 304 stainless steel
• Core cladding diameter: 0.6 mm ±0.05 mm x 4
• Core cladding material: LSZH
• Core cladding color: blue, orange, green, brown
• Core diameter: 50 μm ±2.5 μm
• Cladding diameter:  124.8 μm ±1.0 μm
• Transmission rate: 10 Gb/s within 300 m
• Cladding out of roundness: ≤ 1.0%
• Core / cladding concentricity error:  ≤ 1.5 μm
• Coating Diameter: 245 ±7 μm
• Coating layer out of roundness: ≤ 6.0%
• Cladding / coating concentricity error: ≤ 12.0 μm
• Full bandwidth: 850 nm ≥ 1500 MHz*km, 1300 nm ≥ 500 MHz*km
• Effective bandwidth: 850 nm ≥ 2000 MHz*km, 1300 nm ≥ 500 MHz*km
• Attenuation coefficient: 850 nm ≤ 3.5 dB/km, 1300 nm ≤ 1.5 dB/km
• Tensile (LC connector): long-term 50 N, short-term 60 N
• Tensile (optical cable): long-term 300 N, short-term 600 N
• Compressive strength: long-term 2000 N/10 cm; short-term 3000 N/10 cm
• Linear rolling: 300 N/cm armor layer deformation < 0.3 mm, additional attenuation < 0.2 dB
• Minimum bending radius: dynamic > 20D, static > 10D (*D is the outer diameter of the cable)
• Transmission rate: 10 Gbps within 300 meters
• Operating temperature: -20 to 70 °C

DF200

• Product material: ABS, PP
• Product color: black
• Multi-surface placement: all five surfaces can be placed on the ground / table surface
• Portable / hanging: portable, or placed on a cable rack
• Stackable: multiple units can be stacked together to save space
• Custom information: user can customize information for easy management
• Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
• Single-person manageability, one person can quickly unwind and retract cable
• Folding handle: yes
• Extended handle: supports detachable extended handle
• Bearing structure: labor-saving built-in bearing
• Cable holder: yes
• RJ45 connector holder: yes
• Connector protector holder: supports BH01 and BH02 connector protector
• Applicable products: fiber cable, CAT cable, AOC cable
• Applicable length: fiber cable & AOC cable: 250 m; CAT cable: 150 m
• Dimensions: 404 x 288 x 456.77 mm
• Weight: 3.95 kg

BH03

• Product material: aluminum alloy shell
• Product color: black
• Applicable products: fiber, CAT, HDMI / DP cables
• Maximum outer diameter: 35 mm
• Product structure: peanut shell structure (detachable design for easy installation)
• Customer logo: customization provided for 1000 pieces or more
• Size: 130 x 35 x 48.47 mm
• Weight: 56.6 g
