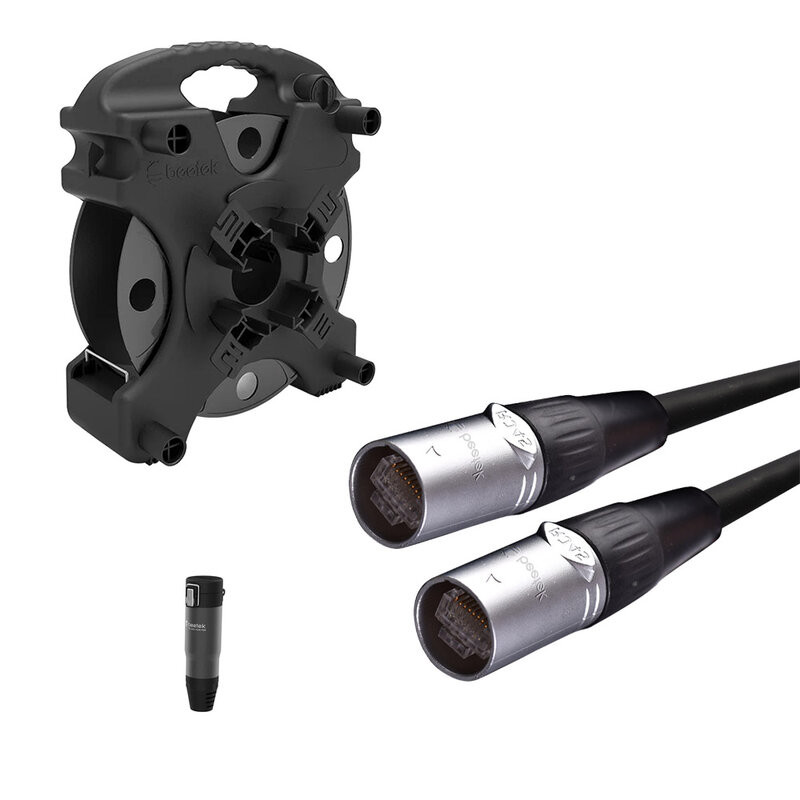

Beetek - W400-50M-B+DF100 BH03 kit

Kit composé d'un câble CAT6a S/FTP de 50 m avec connecteurs etherCON (W400-50M-B) + enrouleur de câble (DF100) + capuchon de protection pour protéger le câble CAT (BH03).

W400-50M-B

Conçu spécialement pour les tables de mixage numériques, l’éclairage DMX, les extenders HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 50 m est doté d'une gaine extérieure en TPE unique qui améliore la flexibilité, la résistance à la traction, à l’usure et la durabilité.

Le câble est composé de cuivre OFC à 8 fils de 23 AWG. Il comprend un blindage en feuille d’aluminium tressé et un blindage tressé aluminium-magnésium avec un taux de blindage de 100 % pour des performances optimales. Les connecteurs RJ45 sont de type etherCON, avec broches plaquées or 50 μm.

Caractéristiques principales

• Câble réseau CAT6a S/FTP prêt à l’emploi, conçu pour les tables de mixage DMX et les applications d’éclairage
• Double blindage avec 8 conducteurs
• Bande passante de transmission de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC (sans oxygène) monobrin, 8 conducteurs de 23 AWG
• Blindage tressé et armature tressée garantissant un ratio de blindage de 100 %
• Gaine TPE pour une flexibilité, une résistance à la traction et une durabilité accrues
• Connecteurs etherCON RJ45 robustes
• Disponible en longueurs de 5 m à 100 m
• Les longueurs de 20 m et plus peuvent être enroulées sur des enrouleurs de câble Beetek DF et PCD

DF100

Enrouleur de câble spécifiquement développé et conçu pour l’industrie de la location et de l’événementiel, convenant aux câbles vidéo, audio, fibre optique et réseau. Différentes couleurs sont disponibles pour différencier les divers types de câbles, et l’étiquetage est possible pour une identification facile. Il dispose de manchons de protection en alliage d’aluminium assortis en fonction du type de câble utilisé.

Le DF 100 est léger et permet de stocker 100 m de câble fibre optique et 70 m de câble réseau.

Caractéristiques principales

• La structure de roulement intégrée et l’arrêt permettent d’enrouler et de dérouler facilement, manipulable par une seule personne
• Peut être empilé ou suspendu sur le rack, pour optimiser le rangement
• L’enrouleur entièrement fermé sert de protection, antichute, antichoc et facile à transporter

BH03

Le BH03 est un capuchon à coquille en aluminium de taille moyenne pour protéger la fibre optique et d’autres types de câbles lors de l’installation. Il peut être utilisé avec tout câble d’un diamètre extérieur allant jusqu’à 35 mm. Un produit simple mais efficace, conçu spécifiquement pour l’industrie de la location et de l’événementiel afin de protéger la fibre optique à six fibres, CAT, SDI, HDMI, DP et autres câbles contre les environnements difficiles.

Technical characteristics

W400-50M-B

• CAT6 S/FTP network cable (etherCON)
• Lenght: 50 m
• Connector type: RJ45 S/FTP
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: etherCON
• Connector type: RJ45 S/FTP
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab
• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V

DF100

• Product material: ABS, PP
• Product color: black
• Multi-surface placement: all five surfaces can be placed on the ground / table surface
• Portable / hanging: portable, or placed on a cable rack
• Stackable: multiple units can be stacked together to save space
• Custom information: user can customize information for easy management
• Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
• Single-person manageability, one person can quickly unwind and retract cable
• Folding handle: yes
• Extended handle: supports detachable extended handle
• Bearing structure: labor-saving built-in bearing
• Cable holder: yes
• RJ45 connector holder: yes
• Connector protector holder: supports BH01, BH02 and BH03 connector protector

BH03

• Product material: aluminum alloy shell
• Product color: black
• Applicable products: fiber, CAT, HDMI / DP cables
• Maximum outer diameter: 35 mm
• Product structure: peanut shell structure (detachable design for easy installation)
• Customer logo: customization provided for 1000 pieces or more
• Size: 130 x 35 x 48.47 mm
• Weight: 56.6 g
