Beetek - Z04

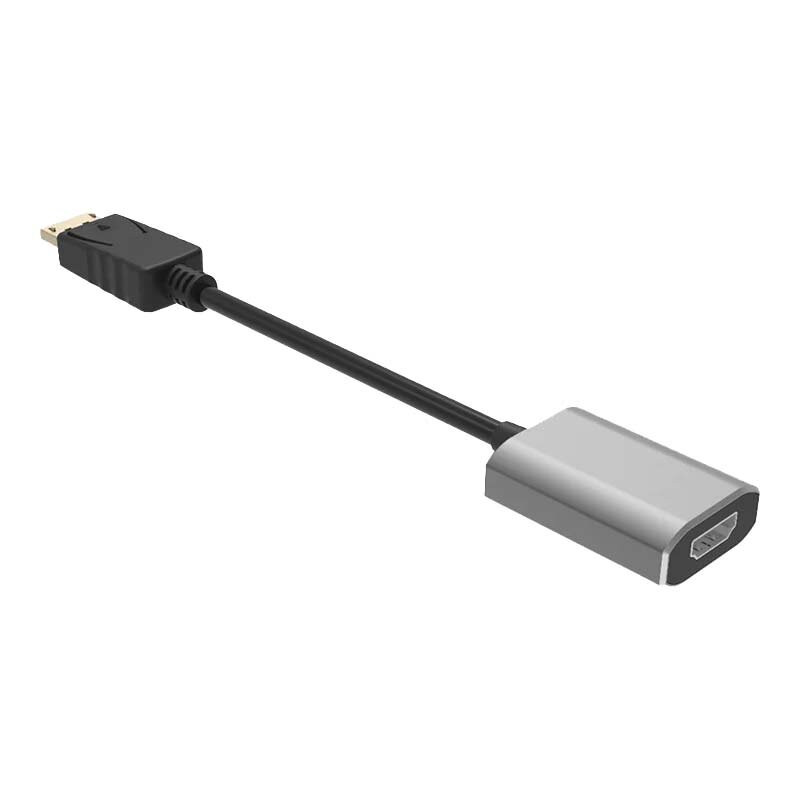

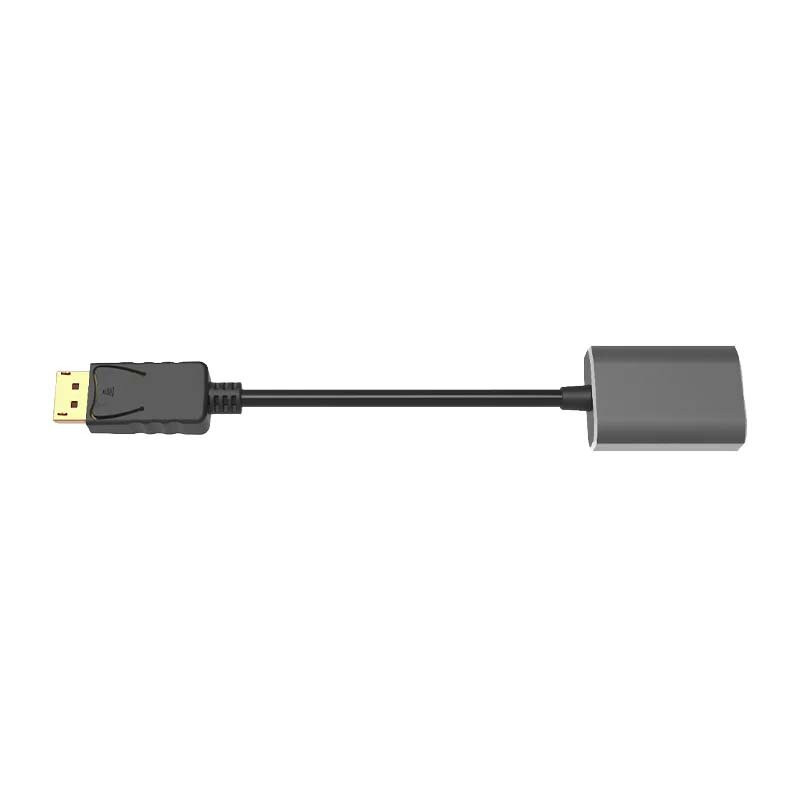

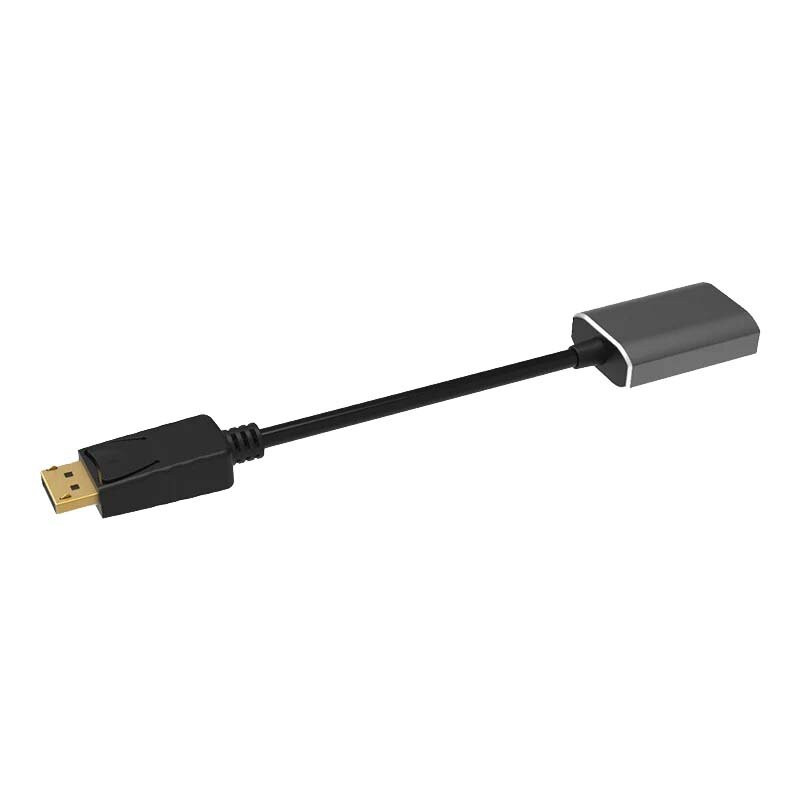

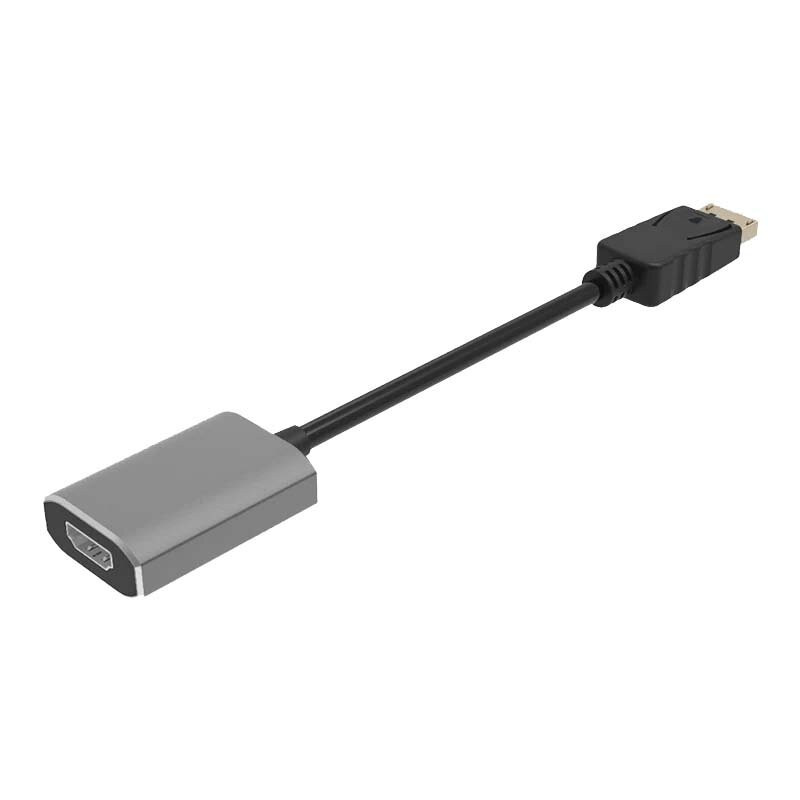

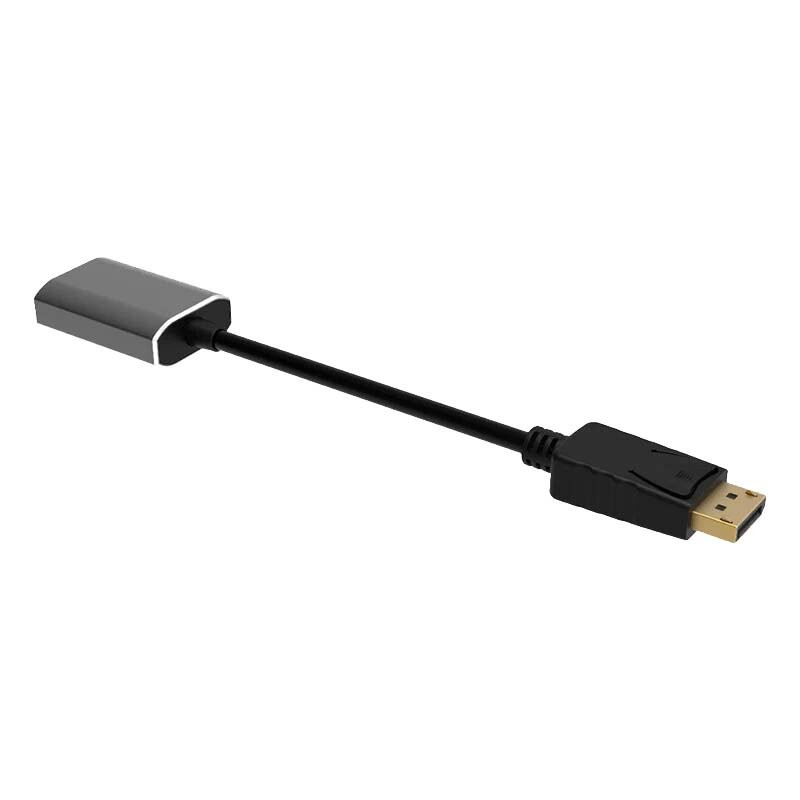

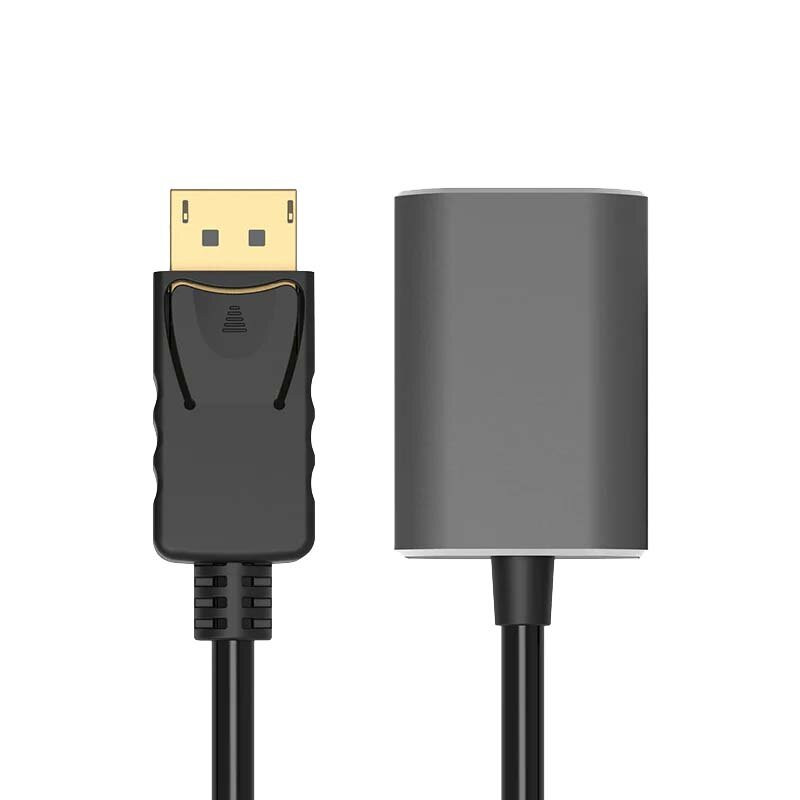

L'adaptateur DisplayPort vers HDMI de Beetek convertit le signal DisplayPort vers HDMI et prend en charge les résolutions jusqu'à UHD, l'EDID pass-through et même l'audio.

Le connecteur d'entrée DisplayPort prend en charge la technologie DP 1.2a et le connecteur de sortie HDMI est en alliage de zinc avec une puce de conversion active intégrée. Il a un diamètre extérieur de 5 ±0,2 mm, un calibre de conducteur de 30 AWG, une couverture de blindage tressée ≥ 85 %.

Il convient à la location, aux événements en direct et aux applications d'entreprise.

Caractéristiques principales

• Supporte 3840 x 2160 @ 60 Hz ou 4096 x 2160 @ 60 Hz, RGB4:4:4
• Prend en charge la technologie DisplayPort 1.2a
• Conversion active du signal et réglage du niveau de l'égaliseur

Technical characteristics

• • Signal type: DP1.2a, HDMI 2.0
  • Conversion method: active
  • Input connector type: DP M.
  • Output connector type: HDMI type A F.
  • Length: 20 cm
  • Environmental info: RoHS 2.0 compliant
  • Connector gold plating: 1 μm
  • Connector dimensions: DP 56 x 20 x 12.4 mm, HDMI 53.7 x 31.5 x 14 mm
  • Connector structure (DP): plug plate + inner mold + copper foil + SR outer mold + shell
  • Connector structure (HDMI): active PCB + SR outer mold + shell
  • Inner mold (DP): transparent PE material
  • Copper foil (DP): double-sided conductive copper foil
  • SR outer mold: 45P black PVC injection mold
  • Shell: DP ABS upper and lower assembly shell (UL, RoHS), HDMI zinc alloy mold sleeve shell
  • Locking connector (DP): standard DP press-style locking mechanism
  • Components: conductor + copper foil + mylar + braid + jacket
  • Conductor material: single strand oxygen-free copper
  • Conductor diameter: 30AWG
  • Braid material: 128 aluminum magnesium braid
  • Shielding rate: 85% shielding rate
  • Jacket material: 90P PVC (UL, RoHS)
  • Cable diameter: 5 mm
  • Cable color: black
  • EDID: yes
  • DDC: yes
  • HDMI audio: yes
  • 3D: yes
  • CEC: yes
  • ARC: yes
  • HDCP: yes
  • HDR: yes
  • XvYCC color space: yes
  • ESD: yes
  • Compatibility: backward compatible with DP 1.1 / 1.0
  • Supported resolutions: 3840 x 2160 @ 60 Hz
  • Clock bandwidth: 600 MHz x 3
  • Transmission rate: 18 Gbps
  • Plug and play: yes
  • Delay: zero
  • Deep color: yes
  • Sampling rate: RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0
  • Compression: none
  • Electrical test (voltage): 300 V_DC
  • Impedance test (insulation): insulation resistance 10 Mohm
  • Impedance test (continuity): on-resistance ≤ 2 ohm
  • Tensile strength: ≤ 200 N
  • Bending angle: 90°
  • Operating temperature: -20 to 75 ℃
