Beetek - Z05

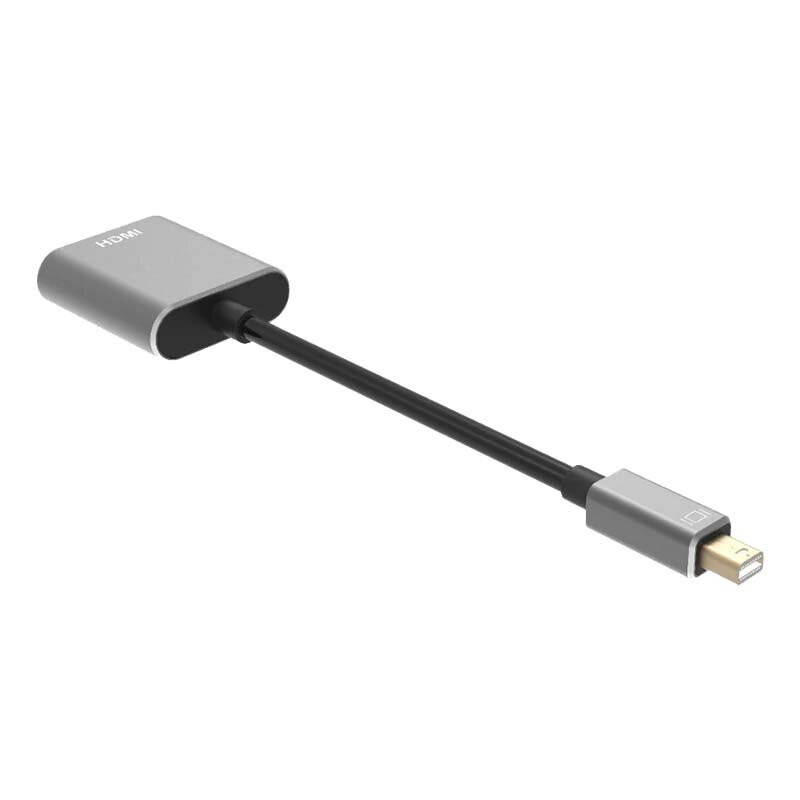

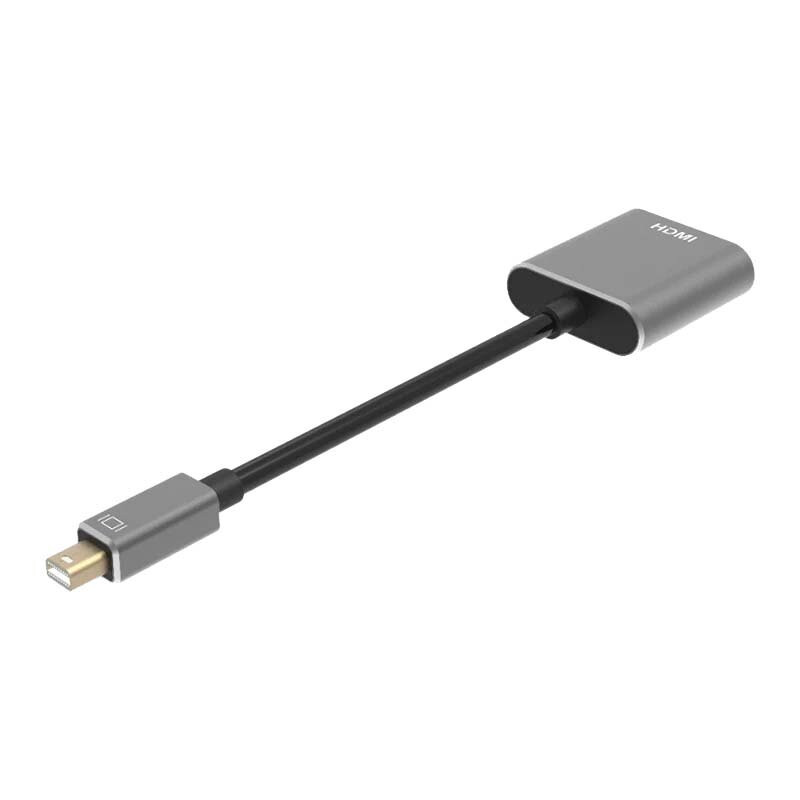

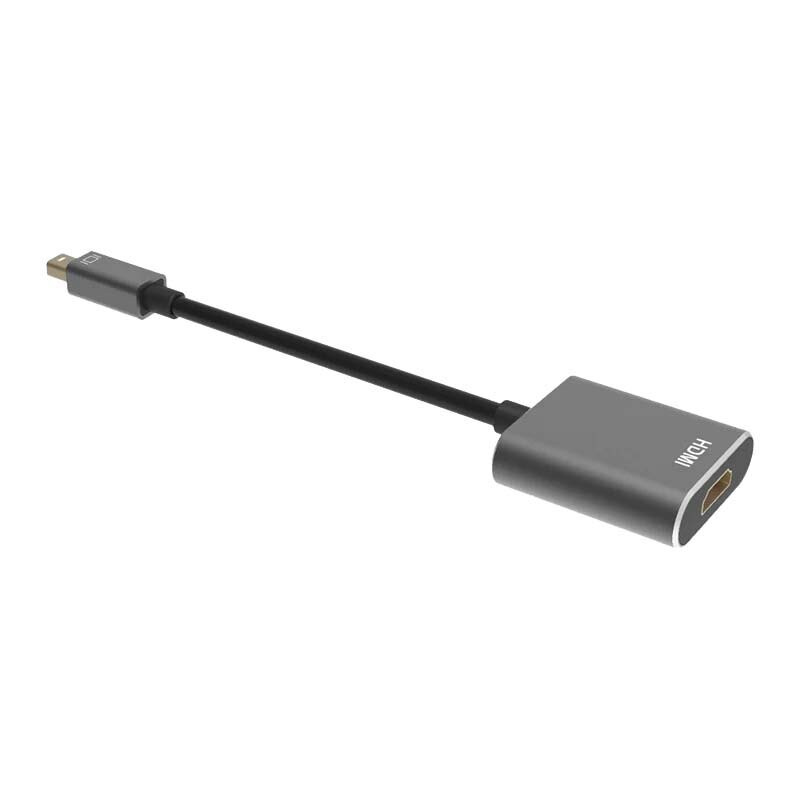

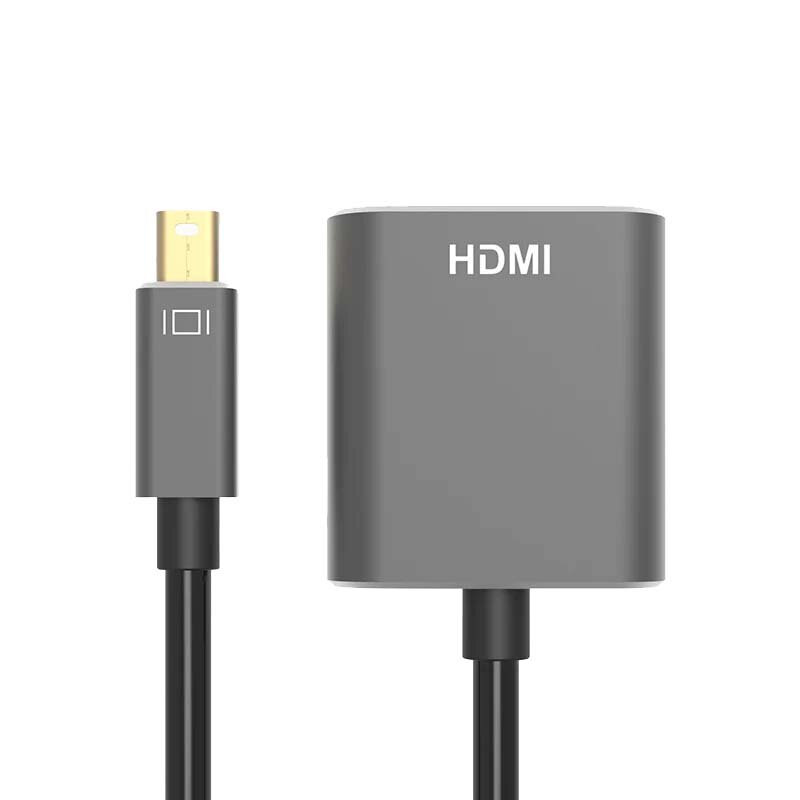

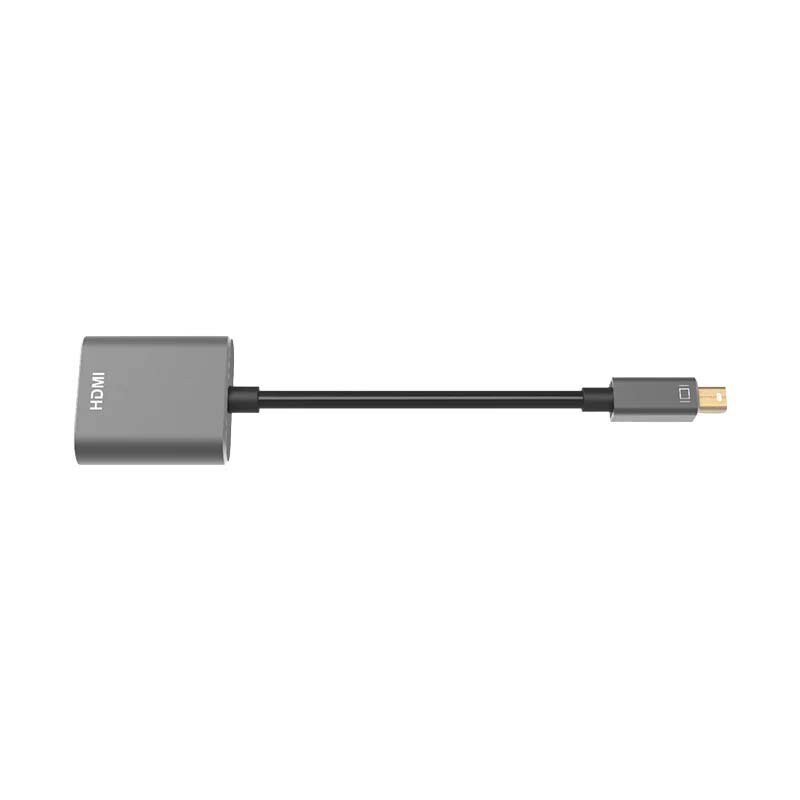

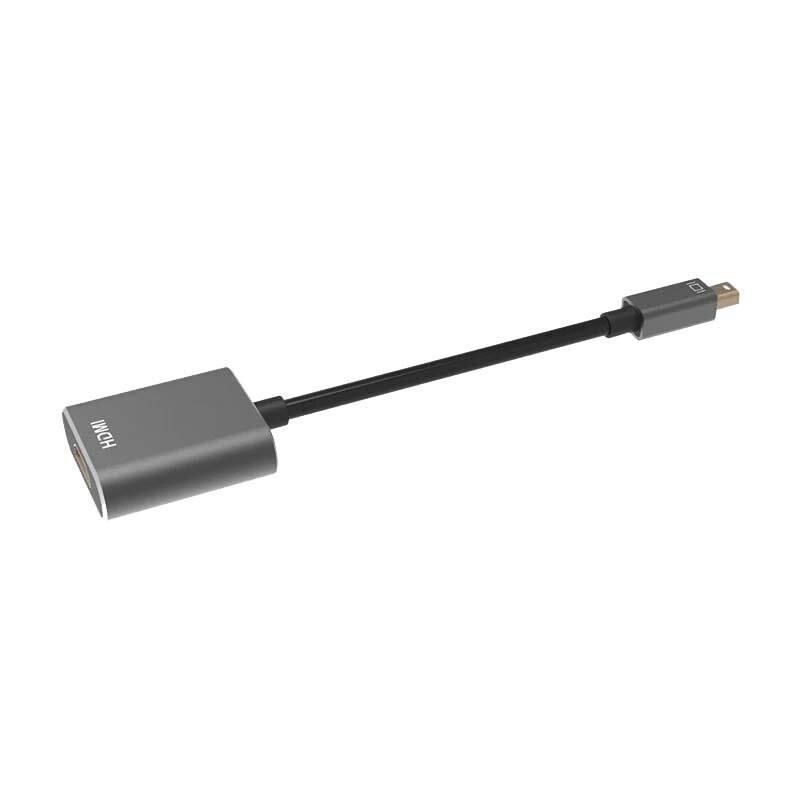

L'adaptateur Mini DisplayPort vers HDMI de Beetek convertit le signal DisplayPort vers HDMI et prend en charge les résolutions jusqu'à UHD, l'EDID pass-through et même l'audio.

Le connecteur d'entrée Mini DisplayPort prend en charge la technologie DP 1.2a et le connecteur de sortie HDMI est en alliage de zinc avec une puce de conversion active intégrée. Il a un diamètre extérieur de 5 ±0,2 mm, un calibre de conducteur de 30 AWG, une couverture de blindage tressée ≥ 85 %.

Il convient à la location, aux événements en direct et aux applications d'entreprise.

Caractéristiques principales

• Supporte 3840 x 2160 @ 60 Hz ou 4096 x 2160 @ 60 Hz, RGB4:4:4
• Prend en charge la technologie DisplayPort 1.2a
• Conversion active du signal et réglage du niveau de l'égaliseur

Technical characteristics

• • Signal type: DP1.2a, HDMI 2.0
  • Conversion method: active
  • Input connector type: mini DP M.
  • Output connector type: HDMI type A F.
  • Length: 20 cm
  • Environmental info: RoHS 2.0 compliant
  • Connector gold plating: 1 μm
  • Connector dimensions: Mini DP 42 x 12 x 10 mm, HDMI 52.5 x 40 x 14 mm
  • Connector structure (Mini DP): plug plate + inner mold + copper foil + shell
  • Connector structure (HDMI): active PCB + SR outer mold + shell
  • Inner mold (Mini DP): transparent PE material
  • Copper foil (MIni DP): double-sided conductive copper foil
  • SR outer mold: 45P black PVC injection mold
  • Shell: zinc alloy mold sleeve shell
  • Components: conductor + copper foil + mylar + braid + jacket
  • Conductor material: single strand oxygen-free copper
  • Conductor diameter: 30AWG
  • Braid material: 128 aluminum magnesium braid
  • Shielding rate: 85% shielding rate
  • Jacket material: 90P PVC (UL, RoHS)
  • Cable diameter: 5 mm
  • Cable color: black
  • EDID: yes
  • DDC: yes
  • HDMI audio: yes
  • 3D: yes
  • CEC: yes
  • ARC: yes
  • HDCP: yes
  • HDR: yes
  • XvYCC color space: yes
  • ESD: yes
  • Compatibility: backward compatible with DP 1.1 / 1.0
  • Supported resolutions: 3840 x 2160 @ 60 Hz
  • Clock bandwidth: 600 MHz x 3
  • Transmission rate: 18 Gbps
  • Plug and play: yes
  • Delay: zero
  • Deep color: yes
  • Sampling rate: RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0
  • Compression: none
  • Electrical test (voltage): 300 V_DC
  • Impedance test (insulation): insulation resistance ≥ 10 Mohm
  • Impedance test (continuity): on-resistance ≤ 2 ohm
  • Tensile strength: ≤ 200 N
  • Bending angle: 90°
  • Operating temperature: -20 to 75 ℃
