Blackmagic Design - Blackmagic Videohub Mini 8x4 12G

Blackmagic Videohub Mini 8x4 12G est une matrice vidéo compacte (⅔ de rack) conçue pour acheminer les signaux SDI en SD, HD et Ultra HD. Parfaite pour ajouter des entrées aux appareils SDI de diffusion, elle offre également un nouveau système de commutation propre, sélectionnable sur les sorties vidéo et non lié aux entrées. Cela signifie que vous pouvez acheminer une source vers une sortie et en même temps envoyer la même source directement vers d'autres sorties.

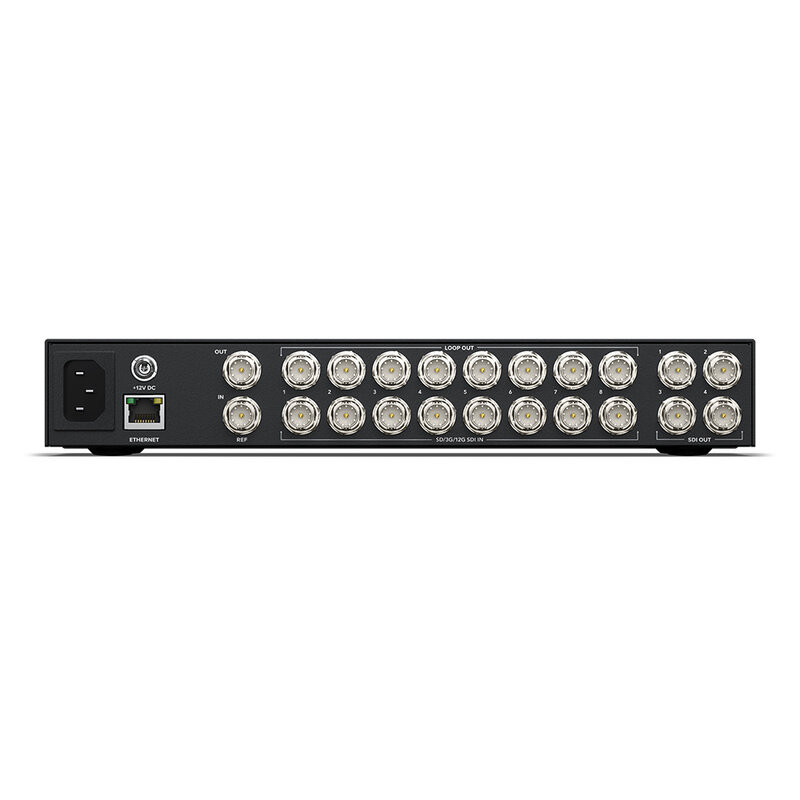

Il possède huit entrées 12G-SDI avec des sorties en boucle pour chacune d'entre elles et quatre sorties 12G-SDI dédiées. Le panneau avant comporte douze boutons dédiés aux entrées et sorties ; si un périphérique externe doit être connecté en urgence, les connexions avant peuvent également être utilisées, qui comprennent une entrée 12G-SDI d'urgence, une sortie webcam USB-C et une sortie 12G-SDI.

Enfin, le reclockage SDI est disponible sur chaque entrée 12G-SDI.

Avantages pour les clients

• Taille compacte : idéal pour les environnements de diffusion disposant d'un espace limité.
• Commutation nette pour des transitions vidéo stables lors du changement de source
• Connexions frontales : entrée 12G-SDI d'urgence, sortie webcam USB-C et sortie 12G-SDI pour des connexions rapides
• Reclockage SDI, garantissant la qualité du signal même avec de longs câbles
• Gestion flexible : une source peut être acheminée vers plusieurs sorties simultanément
• Contrôle rapide et facile directement depuis le panneau avant
• Compatibilité 12G-SDI

Domaines d'application

• Environnements de diffusion et de production vidéo

Technical characteristics

Connections

• SDI video inputs: 8 (front panel input overrides rear input 8)
• SDI video outputs: 4 (front panel output mirrors rear output 4)
• SDI rates: 270 MB, 1.5G, 3G, 6G, 12G
• Video input re-sync: on all 4 inputs for clean switch
• SDI reclocking: on all SDI outputs
• Reference inputs: Tri-Sync or Black Burst
• Reference outputs: reference terminating loop output
• Webcam output: USB-C
• Ethernet: supports 10/100/1000 BASE-T
• Computer interface: 1 x USB TYPE-C 3.1 GEN 1 for webcam out, software updates, and Videohub Setup Utility connection

Standards

• SD video standards: 525i 59.94 NTSC, 625i 50 PAL
• HD video standards: 720p 50, 720p 59.94, 720p 60, 1080i 50, 1080i 59.94, 1080i 60, 1080p 23.98, 1080p 24, 1080p 25, 1080p 29.97, 1080p 30, 1080p 47.95, 1080p 48, 1080p 50, 1080p 59.94, 1080p 60, 1080PsF 25, 1080PsF 29.97, 1080 PsF30
• 2K video standards: 2Kp 23.98 DCI, 2Kp 24 DCI, 2Kp 25 DCI, 2Kp 29.97 DCI, 2Kp 30 DCI, 2Kp 47.95 DCI, 2Kp 48 DCI, 2Kp 50 DCI, 2Kp 59.94 DCI, 2Kp 60 DCI, 2KPsF 23.98 DCI, 2KPsF 24 DCI, 2KPsF 25 DCI, 2KPsF 29.97 DCI, 2KPsF 30 DCI
• Ultra HD video standards: 2160p 23.98, 2160p 24, 2160p 25, 2160p 29.97, 2160p 30, 2160p 47.95, 2160p 48, 2160p 50, 2160p 59.94, 2160p 60
• 4K video standards: 4Kp 23.98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29.97 DCI, 4Kp 30 DCI, 4Kp 47.95 DCI, 4Kp 48 DCI, 4Kp 50 DCI, 4Kp 59.94 DCI and 4Kp 60 DCI
• SDI compliance: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B - SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 and ITU‑R BT.601
• SDI audio sampling: television standard sample rate of 48 kHz and 24-bit
• SDI video sampling: YUV 4:2:2 and RGB 4:4:4
• SDI color precision: 10, 12‑bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes
• SDI color space: REC 601, REC 709, REC 2020
• SDI auto switching: automatically selects between 270 Mb SD‑SDI, 1.5G HD‑SDI, 3G level A and level B HD-SDI, 6G HD‑SDI, 12G‑SDI and DVB‑ASI on each input so that each input can be running a different television standard
• SDI metadata support: video payload identification ancillary data as per SMPTE 352M

Control

• Built in control panel: 12 x buttons
• External control panel: includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol
• Control panel connection: Ethernet

Software

• Software control: router control included free for Windows and Mac
• Internal software upgrade: via included updater application

Operating systems

• Mac 14.0 Sonoma, Mac 15.0 Sequoia or later, Windows 10, 64-bit and Windows 11

Power requirements

• Power supply: 1 x internal 100 - 240 V_AC 50/60 Hz.  IEC power cable required. 1 x 12 V_DC input with reverse polarity protection
• Power usage: 23 W max.

Environmental specifications

• Operating temperature: 0 to 40 °C
• Storage temperature: -20 to 60 °C
• Relative humidity: 0% to 90% non-condensing

Physical specifications

• Dimensions: 28 x 4.63 x 17.33 cm
• Weight: 1.32 g

What's in the box

• Blackmagic Videohub Mini 8x4 12G
• Welcome wallet with QR code for software download
