Blackmagic Design - Blackmagic Videohub 80x80 12G

Videohub 80x80 12G est le plus grand modèle de la famille des matrices vidéo 12G-SDI fabriquées par Blackmagic Design. Cette matrice sans latence facilite la connexion de tous les équipements de studio broadcast sans câblage compliqué, car elle permet de connecter et de distribuer simultanément toute combinaison de signaux SD, HD et Ultra HD jusqu'à 2160 @ 60, ce qui signifie que les moniteurs peuvent voir n'importe quelle source dans le studio, ce qui la rend idéale pour les productions broadcast et live où les racks n'ont pas d'espace pour des panneaux matériels supplémentaires.

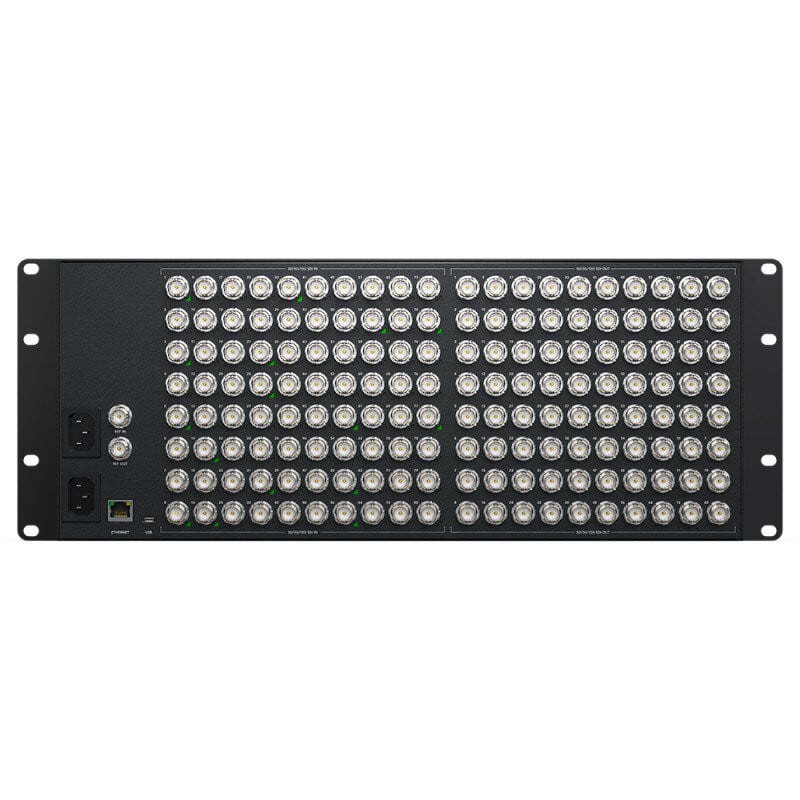

Le panneau frontal au format rack 19" 2U standard est logé dans un cadre qui porte la hauteur totale à 4U racks, ce qui est nécessaire pour accueillir tous les nombreux connecteurs BNC dont la matrice est équipée à l'arrière, c'est-à-dire 80 entrées et 80 sorties 12G-SDI multi-débit. Videohub intègre un reclocking sur chaque entrée afin de régénérer le signal vidéo pour une qualité maximale et un jitter optimisé pour travailler avec des câbles plus longs sans craindre une interruption du signal. La norme SDI intègre également jusqu'à 32 canaux audio dans le signal vidéo SDI.

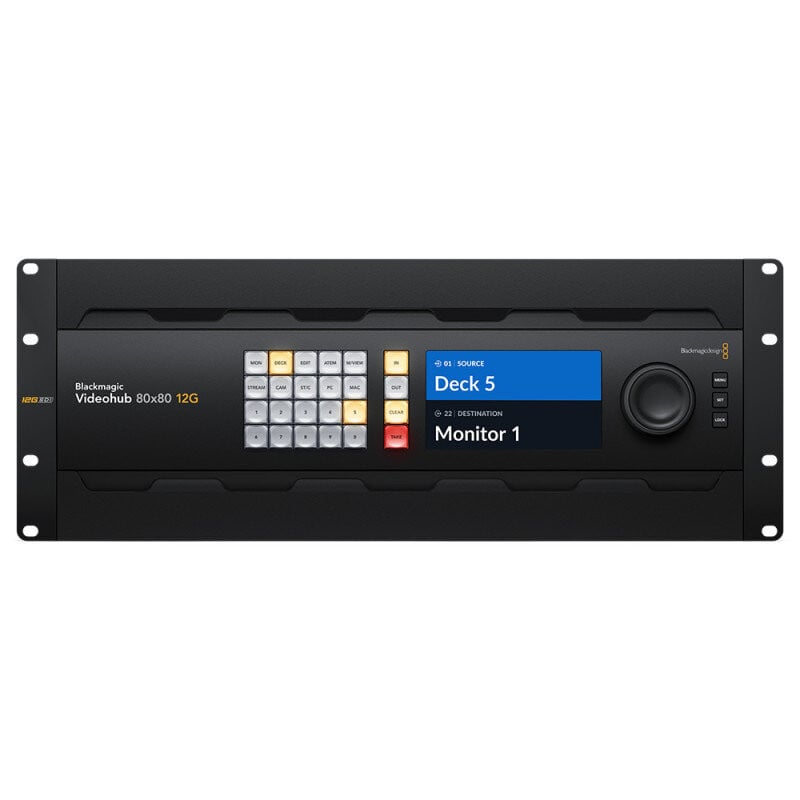

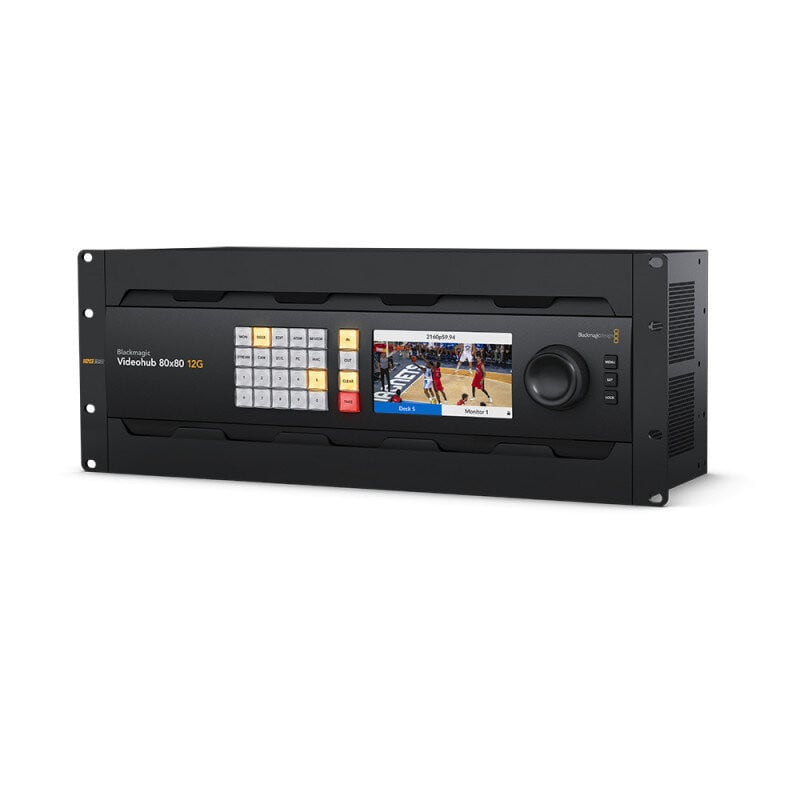

Un écran LCD Full HD situé à l'avant permet d'afficher les étiquettes et la vidéo en direct avant le routage. L'étiquette située sous la vidéo elle-même identifie facilement l'entrée correspondante, ce qui permet de faire défiler la liste des sources dans l'ordre alphabétique et d'afficher la vidéo même lorsque des normes différentes sont utilisées. L'écran comporte également des menus (en 13 langues) qui permettent aux clients de modifier les paramètres du routeur. A côté, des boutons de sélection rapide et un gros bouton à friction électronique permettent de naviguer entre les sources vidéo. Grâce au port Ethernet, la matrice peut également être commandée à distance via Videohub Software Control avec divers appareils (Mac, Windows et iPad) ou via des panneaux de contrôle logiciels.
Cette matrice vidéo avec une profondeur de couleur de 10 bits est également livrée avec de nombreuses fonctionnalités supplémentaires pour améliorer votre flux de travail et moderniser votre studio.

Technical characteristics

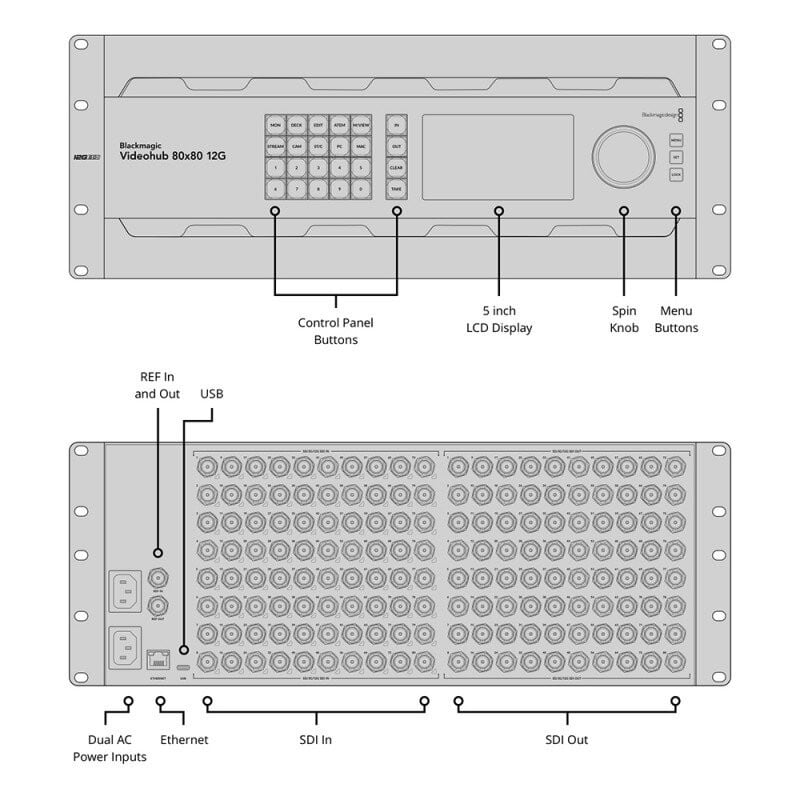

Connections

• SDI video inputs: 80
• SDI video outputs: 80
• Video input re-sync: none
• SDI reclocking: on all SDI outputs
• SDI rates: DVB-ASI, 270 Mb, 1.5 G, 3 G, 6 G, 12 G
• Reference inputs: Tri-Sync or Black Burst
• Ethernet: supports 10/100/1000 BASE T
• Reference outputs: reference terminating loop output
• Computer interface: USB-C

Standards

• SD video standards: 525i59.94 NTSC, 625i50 PAL
• HD video standards: 720p50, 720p59.94, 720p60 | 1080i50, 1080i59.94, 1080i60 | 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 | 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
• 2K video standards: 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI | 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
• Ultra HD video standards: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
• 4K video standards: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
• SDI Compliance: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B | SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU R BT.656 and ITU R BT.601
• SDI color precision: 10, 12 bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes.
• SDI audio sampling: television standard sample rate of 48 kHz and 24 bit.
• SDI video sampling: YUV 4:2:2 and RGB 4:4:4
• SDI color space: REC 601, REC 709, REC 2020
• SDI metadata support: video payload identification ancillary data as per SMPTE 352M
• SDI auto switching: automatically selects between 270Mb SD SDI, 1.5G HD SDI, 3G level A and level B HD SDI, 6G HD SDI, 12G SDI and DVB ASI on each input so that each input can be running a different television standard

Control

• External control panel: includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol
• Built in control panel: 24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5” color display
• Control panel connection: Ethernet

Software

• Software control: router control included free for Windows and Mac
• Internal software upgrade: via included updater application

Operating systems

• Windows 10, 64-bit. Windows 11
• Mac 12.0 Monterey, Mac 13.0 Ventura or later

Display

• Display: built in 5” LCD for video and menu settings

Power requirements

• Power supply: 2 x internal 100 – 240 V_AC 50/60 Hz. IEC power cables required
• Power fail protection: crosspoint connections preserved and restored instantly at power on
• Power usage: 92 W max.

Environmental specifications

• Operating temperature: 0 ° to 40 °C (32 ° to 104 °F)
• Storage temperature: -20 ° to 60 °C (-4 ° to 140 °F)
• Relative humidity: 0% to 90% non-condensing

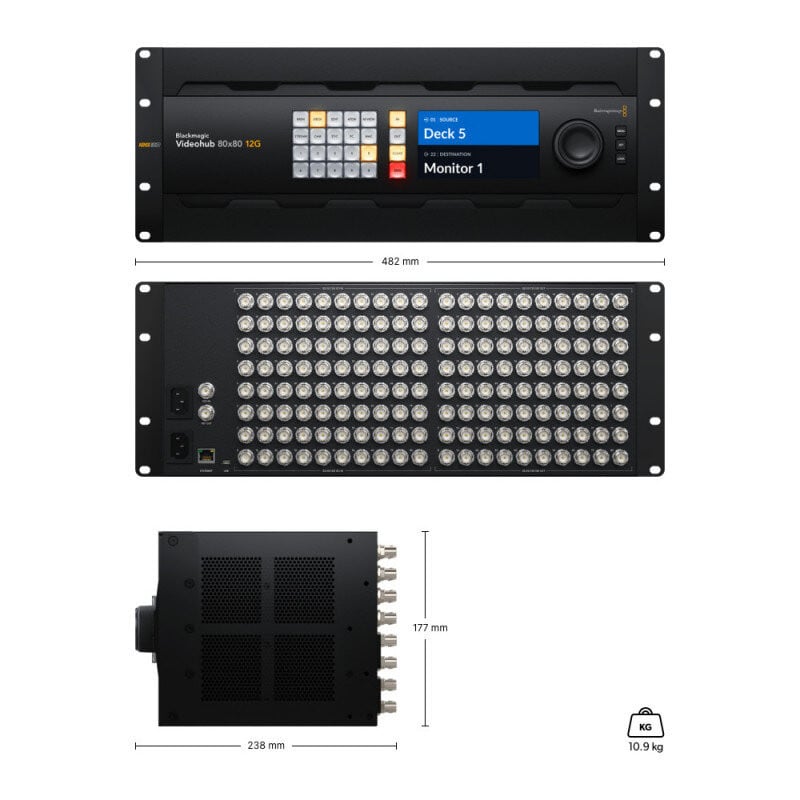

Physical installation

• 4 rack units height

• Dimensions: 48.2 x 17.7 x 23.8 mm
• Weight: 10.9 kg
