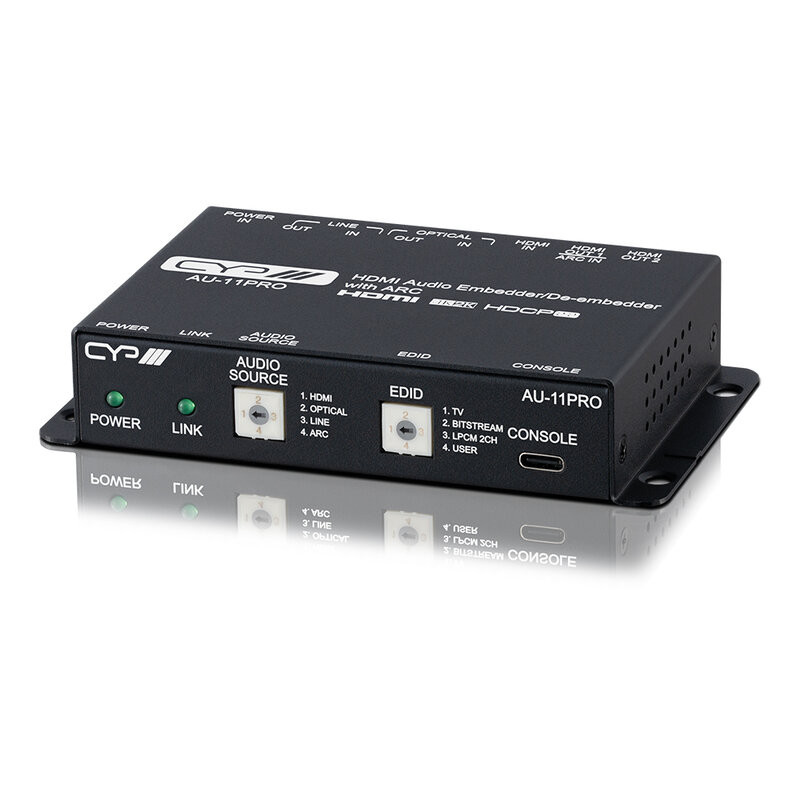

CYP - AU-11PRO

Embedder/de-embedder audio HDMI 4K avec support ARC, conçu pour extraire ou insérer de l'audio depuis/vers des signaux HDMI, optiques ou analogiques. Le dispositif peut prendre l’audio du HDMI, de l’ARC (depuis la sortie HDMI 1), de l’optique S/PDIF ou d’une entrée stéréo analogique, et l’envoyer simultanément vers les sorties HDMI, optique et analogique, grâce au traitement ADC/DAC de haute qualité.

Il prend en charge la vidéo jusqu’à 4K @ 60Hz 4:4:4 (18 Gbps), HDR 10/12 bits, et des formats audio avancés tels que LPCM jusqu’à 8 canaux, Bitstream et HD Bitstream. Il intègre également une gestion avancée de l’EDID avec des préréglages et la possibilité de charger un EDID personnalisé.

Fonctionnalités principales

• Compatible HDMI 2.0 et DVI 1.0
• Compatible HDCP 1.x et 2.2
• Une entrée HDMI et deux sorties HDMI dupliquées
• Prise en charge vidéo jusqu’à 4K UHD+ (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8 bits) en entrée et sortie
• Prise en charge en passthrough des sources HDR 10 et 12 bits
• Pass-through audio HDMI jusqu’à 8 canaux de LPCM, Bitstream et HD Bitstream
• Source d’extraction audio librement sélectionnable
• La sortie optique est limitée au LPCM 2.0 et Bitstream standard
• La sortie analogique est limitée au LPCM 2.0

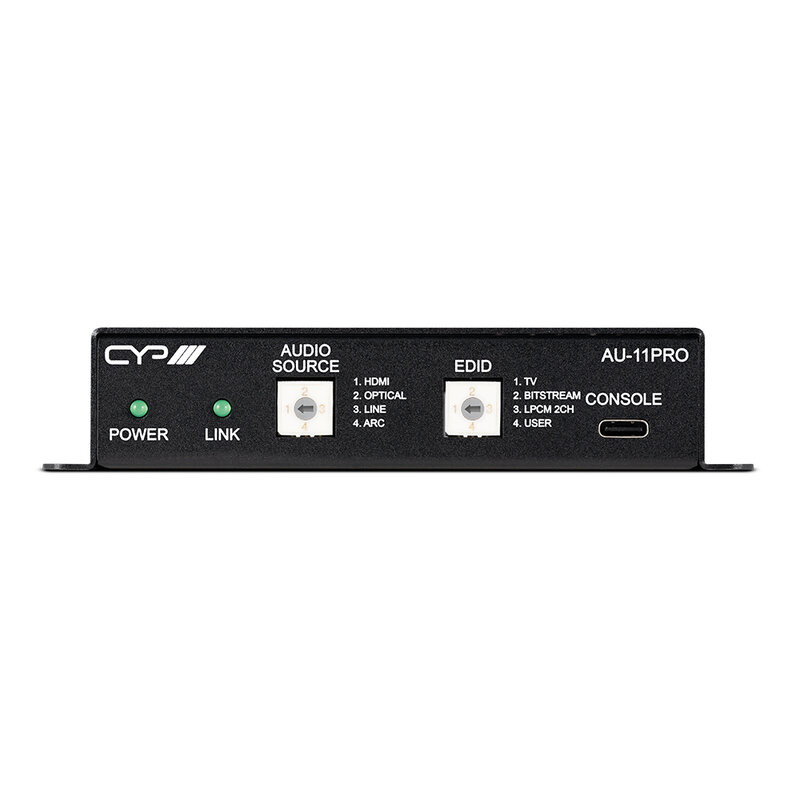

• Contrôlable par boutons en façade et port COM virtuel via USB-C
• Gestion EDID avec mode bypass, deux EDID préconfigurés et un EDID personnalisable

Avantages pour l’utilisateur

• Parfaitement compatible avec les signaux vidéo 4K 60Hz 4:4:4 et le contenu HDR
• Permet l’utilisation de barres de son, amplificateurs ou enceintes actives, même avec des formats audio non pris en charge par l’écran

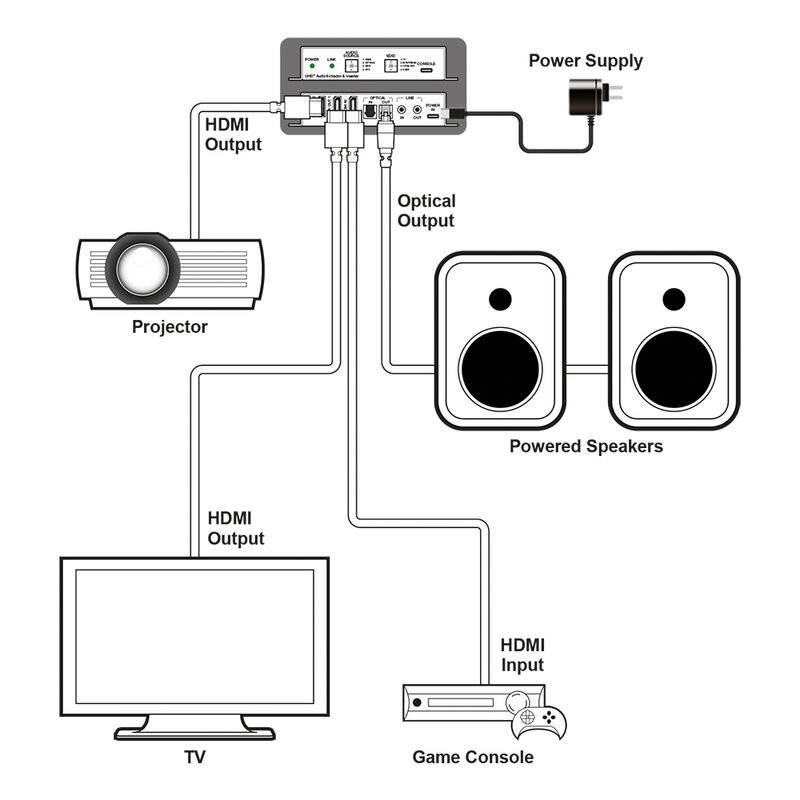

• Deux sorties HDMI en miroir pour connecter simultanément deux écrans ou un écran et un vidéoprojecteur
• Compatibilité maximale avec les matrix switchers grâce à une gestion avancée de l’EDID
• Conversion audio de haute qualité via ADC/DAC intégré

Domaines d’utilisation

• Salles de conférence et de réunion avec routage audio/vidéo complexe
• Installations AV professionnelles nécessitant une gestion avancée du signal HDMI
• Systèmes Home Theater
• Intégration de barres de son et de systèmes audio externes avec sources 4K
• Applications de signalétique numérique avec distribution séparée de l’audio et de la vidéo
• Configurations nécessitant la duplication du signal HDMI sur deux écrans

Technical characteristics

Interfaces

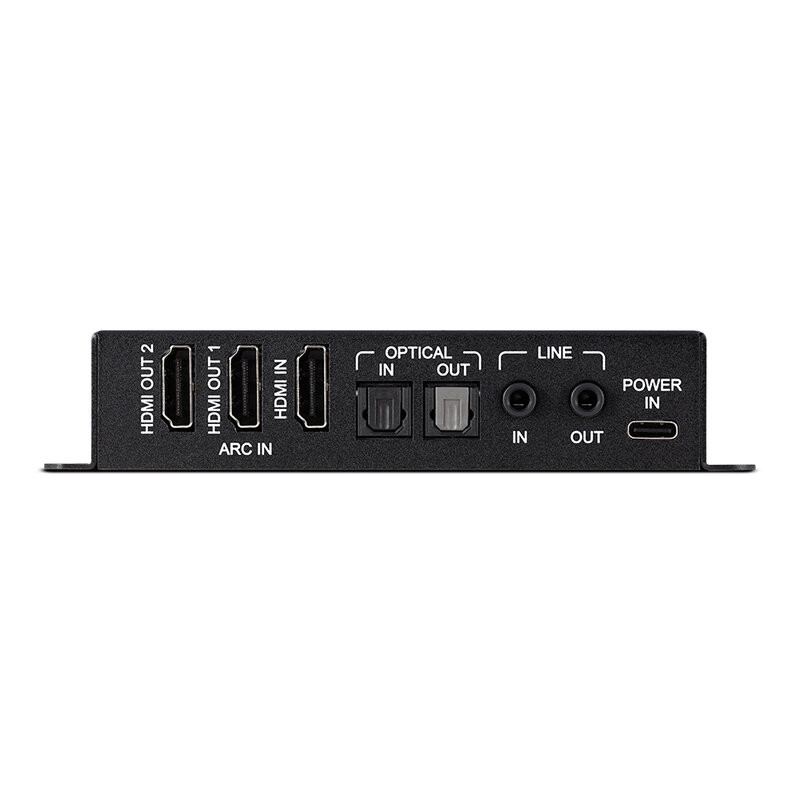

• Input ports: 1 x HDMI (Type‑A), 1 x optical (S/PDIF), 1 x analogue stereo (3.5 mm)
• Output ports: 2 x HDMI (Type‑A), 1 x optical (S/PDIF), 1 x analogue stereo (3.5 mm)
• Control I/O: 1 x USB Type‑C

Video

• HDMI compliance: HDMI 2.0
• Input signal type: 4K @ 60 YUV 4:4:4
• Output signal type: 4K @ 60 YUV 4:4:4
• Max. input resolution: 3840 x 2160p @ 60 YUV 4:4:4
• Max. output resolution: 3840 x 2160p @ 60 YUV 4:4:4

Audio

• HDMI audio: LPCM (2 channels)
• Line IN: 2 V_RMS, S/N > 80 dB (1 kHz, 0 dBFS)
• Line OUT: 2 V_RMS, S/N > 80 dB (1 kHz, 0 dBFS)

Power

• Power supply: 5 V_DC / 3 A
• Power consumption: 3.5 W

Field Firmware Update

• PC

Enclosure

• Chassis material: metal (steel)
• Chassis color: black
• Dimensions (case only): 12.8 x 7.5 x 2.5 cm
• Dimensions (all inclusive): 12.8 x 7.9 x 2.5 cm
• Weight: 300 g
