CYP - PUV-2200PL-KIT

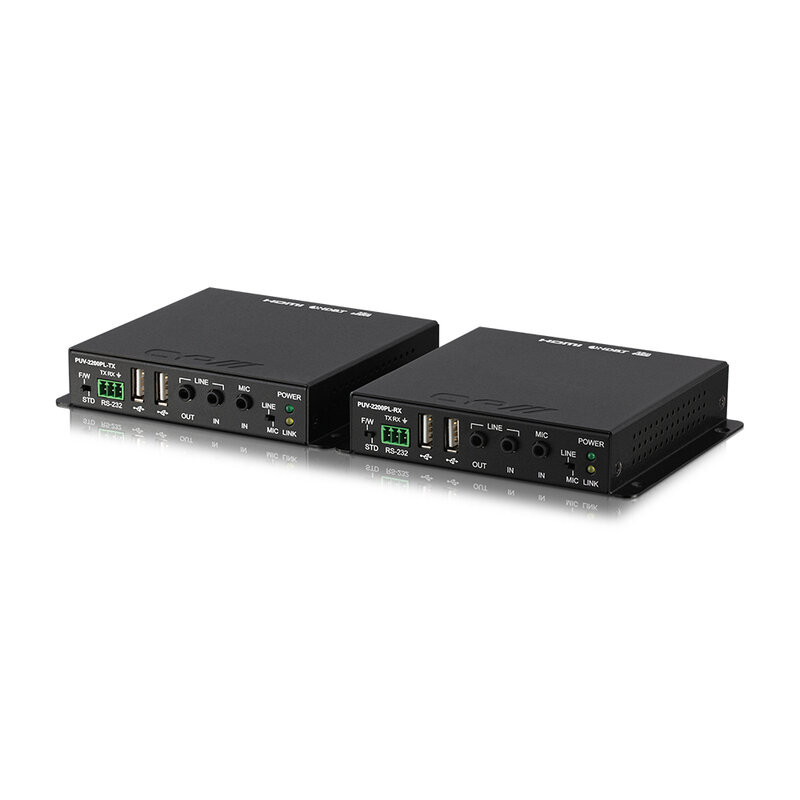

PUV-2200PL-KIT est un kit émetteur et récepteur HDBaseT2 LITE conçu pour transmettre des signaux audio/vidéo non compressés, audio HD et USB sur un seul câble Cat. 5e/6/7 jusqu'à 40 mètres.

Il intègre des entrées et sorties audio analogiques, une entrée microphone et des interfaces de contrôle IR, RS-232 et USB. Il est compatible avec HDMI 2.0, DVI 1.0, HDCP 2.2 et HDCP 1.x, prend en charge des résolutions jusqu'à 4K @ 60 Hz (4:2:0, 8 bits), et comprend l’alimentation PoH du transmetteur vers le récepteur.

Il s'agit d'une solution HDBaseT 2.0 plus économique, optimisée pour les courtes distances.

Principales caractéristiques

• Compatible avec HDBaseT 2.0
• Prend en charge les résolutions UHD jusqu'à 3840 × 2160 @ 60 Hz (4:2:0, 8 bits) et 4096 × 2160 @ 60 Hz (4:2:0, 8 bits)
• Transfert des formats audio LPCM 2.0/5.1/7.1, Bitstream et HD Bitstream via HDMI
• Compatible avec HDMI 2.0 et DVI 1.0
• Conforme à HDCP 2.2 et HDCP 1.x
• Transmission simultanée de données non compressées via un seul câble Cat. 5e/6/7 jusqu'à 40 m
• Deep Color 16 bits jusqu'à 1080p @ 60 Hz
• Prise en charge d'une alimentation standard 48 V du transmetteur (PSE) au récepteur (PD)

Avantages utilisateur

• Distribution AV stable et non compressée via un seul câble
• Compatibilité avec les signaux 4K
• Gestion audio flexible grâce aux entrées et sorties analogiques
• Intégration simplifiée avec le contrôle IR, RS-232 et USB
• Réduction des coûts grâce à la version LITE optimisée pour les courtes distances
• Alimentation du récepteur directement depuis l’émetteur via PoH

Domaines d’application

• Entreprise
• Éducation
• Systèmes AV avec gestion centralisée des signaux

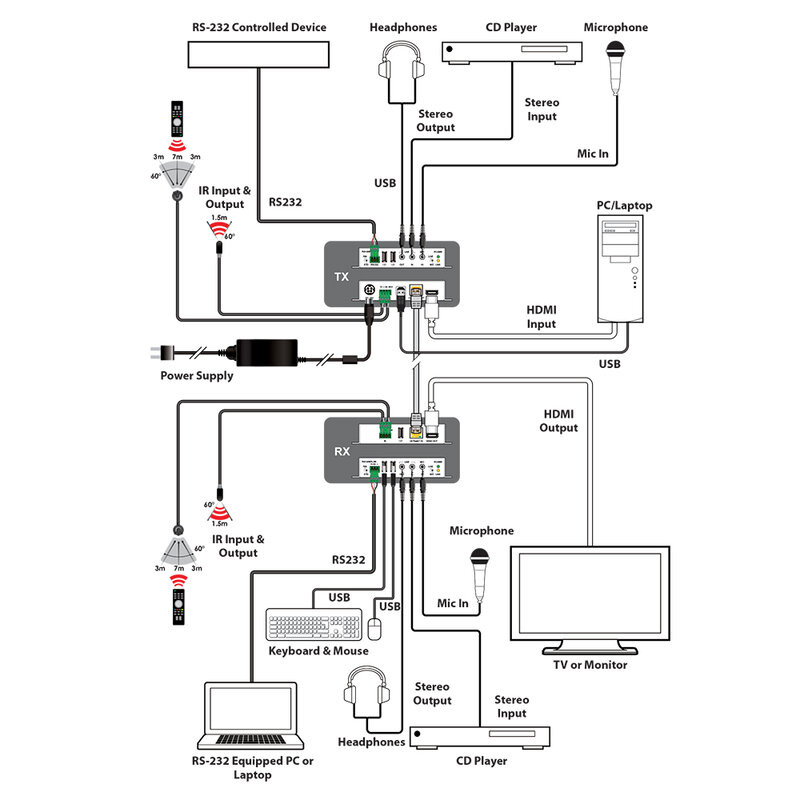

• Toutes les applications nécessitant le transport simultané de signaux AV, USB, IR et RS-232

Technical characteristics

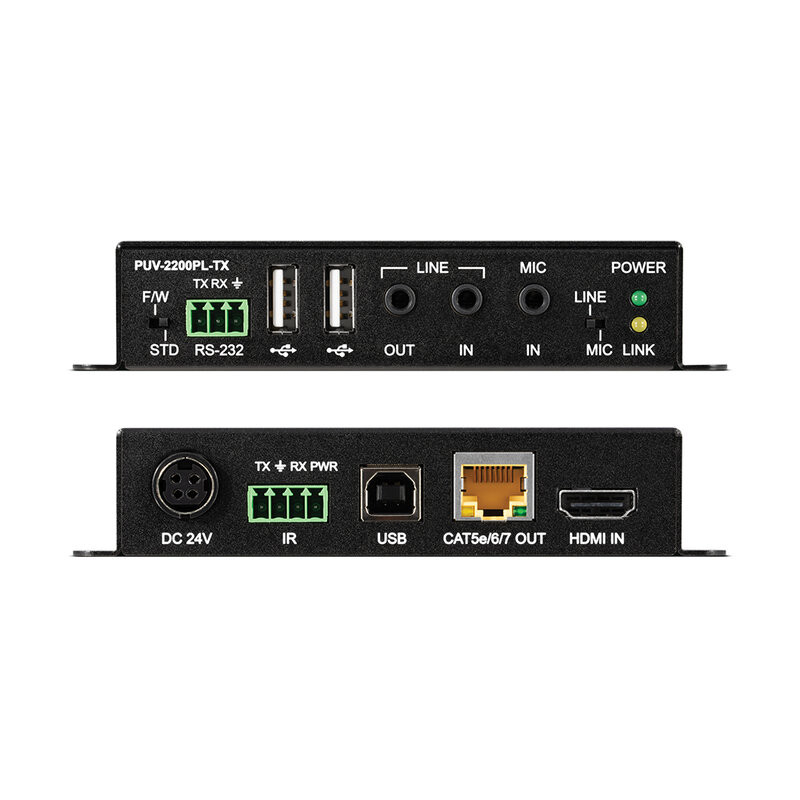

• TX inputs:

  • 1 × HDMI (1 × HDMI uncompressed AV and data)
  • 1 × USB 3 Type B (1 × USB power & data)
  • 1 × Phoenix (4-pin) (1 × shared IR I/O)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue audio stereo (L/R)]
  • 1 × 3.5 mm stereo mini-jack (1 × microphone)
• TX outputs:

  • 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
  • 1 × phoenix (3-pin) (1 × RS-232)
  • 2 × USB Type A (2 × USB propriety data)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue audio stereo (L/R)]
• TX PSU: 24 V_DC 2.7 A
• TX dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
• TX weight: 400 g

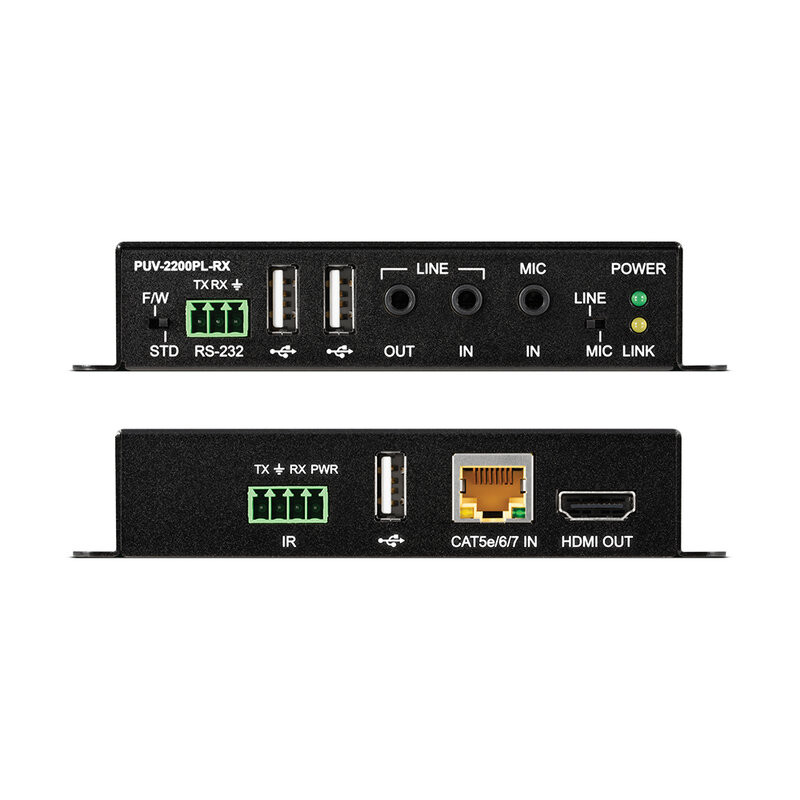

• RX inputs:

  • 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
  • 1 × Phoenix (4-pin) (1 × shared IR I/O)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue audio stereo (L/R)]
  • 1 × 3.5 mm stereo mini-jack (1 × microphone)
• RX outputs:

  • 1 × HDMI (1 × HDMI uncompressed AV and data)
  • 1 × phoenix (3-pin) (1 × RS-232)
  • 3 × USB Type A (3 × USB propriety data)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue audio stereo (L/R)]
• RX PSU: PoH
• RX dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
• RX weight: 400 g
