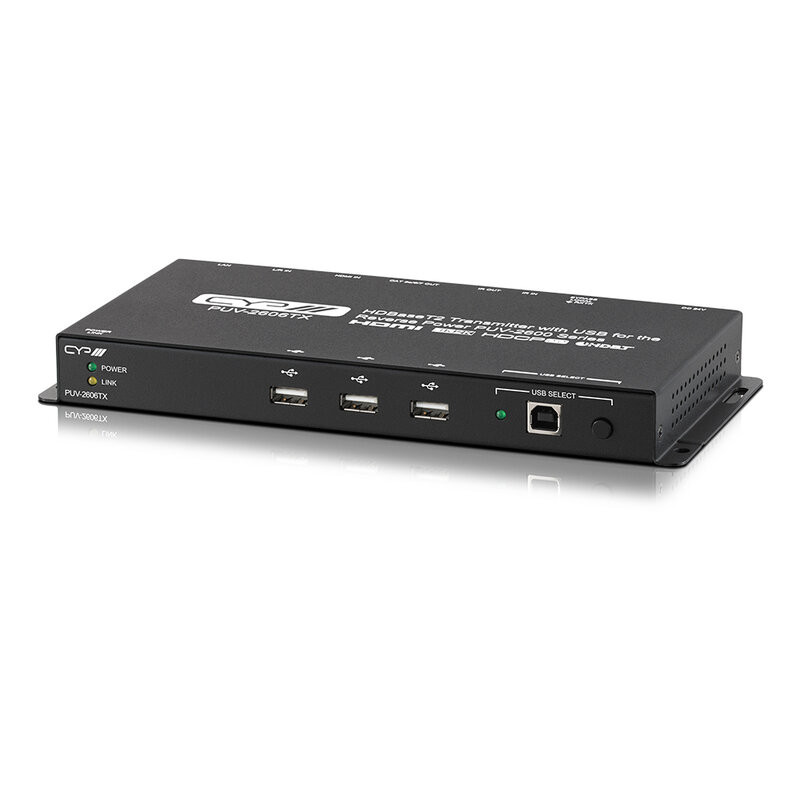

CYP - PUV-2606TX

Le PUV-2606TX est un extendeur HDBaseT2 conçu pour transmettre des signaux HDMI jusqu’à 4K à 60 Hz (4:2:0, 8 bits) ainsi qu’Ethernet, USB, IR et RS-232 sur un seul câble Cat.6/7 jusqu’à 100 mètres. Il prend en charge la technologie Reverse PoH qui permet d’alimenter l’appareil directement via un récepteur compatible de la série PUV-2600, simplifiant ainsi l’installation.

L’entrée HDMI accepte un contenu jusqu’à 4K UHD+ (18 Gbps) et prend en charge Deep Color jusqu’à 12 bits, ainsi que le HDR 10/12 bits. L’entrée audio analogique peut être intégrée dans le signal HDBaseT.

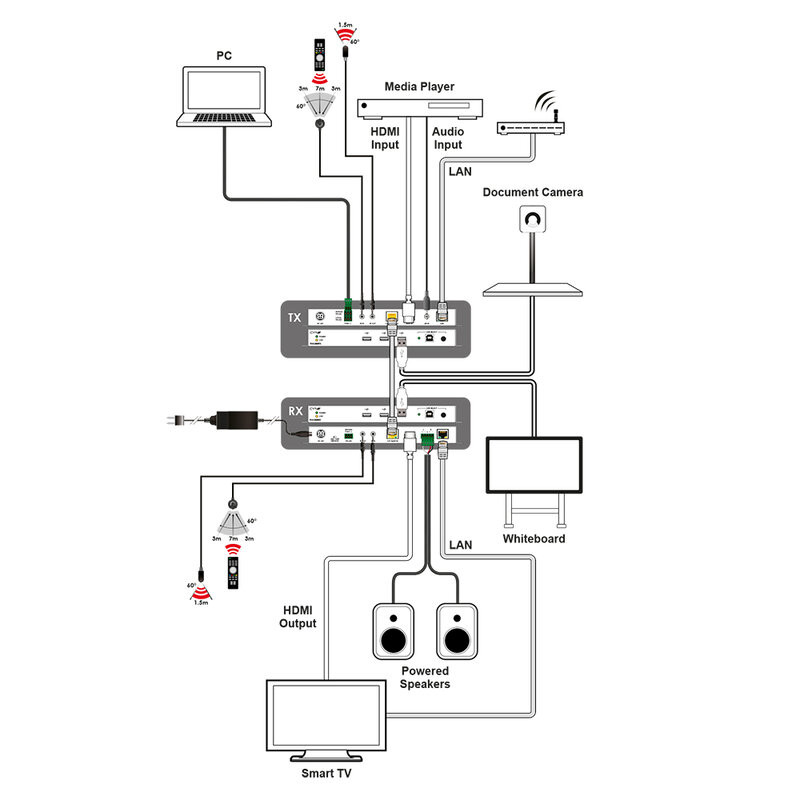

Associé au récepteur standard PUV-2606RX ou au récepteur matrice PUV-2600RX, le système propose trois hôtes USB sélectionnables (Type-B/C) donnant accès à cinq ports USB périphériques (Type-A), garantissant une configuration KVM extrêmement flexible. (Remarque : Un seul hôte USB peut être actif à la fois.)

L’entrée USB Type-C peut également fournir jusqu’à 60 W d’alimentation à l’appareil connecté, une fonction disponible uniquement lorsque le transmetteur est alimenté localement. Tous les ports USB du transmetteur prennent en charge des vitesses jusqu’à USB 3.0.

Le PUV-2606TX offre une gestion avancée de l’EDID et du HDCP ainsi que l’automatisation des événements via RS-232 ou CEC. Le contrôle est accessible via WebGUI, Telnet, RS-232 ou les boutons en façade. L’appareil peut être alimenté localement via une alimentation 24 V ou via PoH depuis un récepteur compatible.

Caractéristiques principales

• Compatible HDMI 2.0, DisplayPort 1.4 et DVI 1.0
• Compatible HDCP 1.x et 2.2
• 1 sortie HDBaseT
• Prise en charge de l’entrée vidéo jusqu’à 4K UHD+ (18 Gbps, 4K à 60 Hz 4:4:4, 8 bits)
• Prise en charge de l’entrée Deep Color jusqu’à 12 bits
• Prise en charge du HDR 10 et 12 bits en entrée
• La sortie HDBaseT prend en charge des résolutions jusqu’à 4K à 60 Hz (4:2:0, 8 bits) avec conversion automatique en 1080p pour les sources dépassant les limites de bande passante du HDBaseT
• Fonctionnalités HDBaseT prises en charge : vidéo & audio HD, PoH (PD), et extension de contrôle (IR/RS-232/USB bidirectionnel)
• Prise en charge du passthrough de nombreux formats audio, y compris LPCM 8 canaux, Bitstream et HD Bitstream
• L’audio analogique peut être intégré à l’entrée HDMI
• Gestion de l’EDID interne ou externe avec automatisation des événements de signal (par RS-232 ou CEC)
• Prise en charge de l’alimentation PoH en option depuis un récepteur HDBaseT compatible

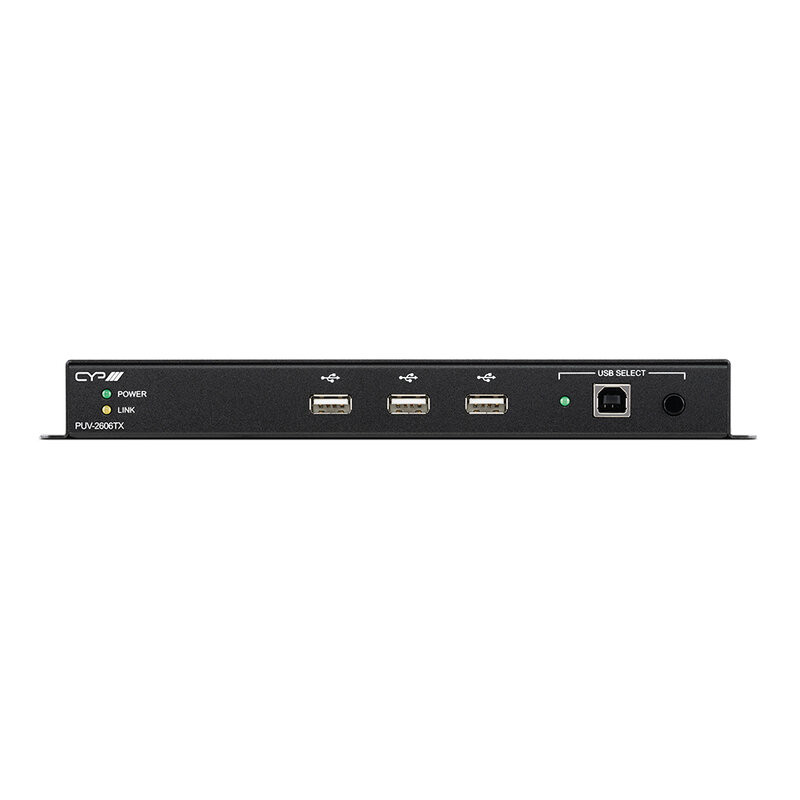

• Contrôlable depuis le bouton en façade, WebGUI, Telnet ou RS-232

Avantages pour l’utilisateur

• Câblage réduit grâce au Reverse PoH qui supprime le besoin d’alimentation locale
• Configurations KVM flexibles avec 3 hôtes USB sélectionnables et 5 ports périphériques USB sur les récepteurs compatibles
• Excellentes performances pour les applications KVM avec prise en charge USB 3.0
• Alimentez les périphériques via USB-C jusqu’à 60 W lorsque le transmetteur est alimenté localement
• Intégration fiable avec toute source grâce à la gestion avancée de l’EDID
• Automatisation via RS-232 ou CEC pour simplifier les scénarios audiovisuels récurrents

Secteurs d’utilisation

• Salles de conférence ayant des besoins en présentation et contrôle KVM
• Salles de classe, établissements d’enseignement et centres de formation utilisant la commutation hôte/périphérique USB
• Entreprises nécessitant une distribution 4K longue distance
• Postes de travail nécessitant un contrôle PC à distance via KVM
• Installations audiovisuelles utilisant HDBaseT2

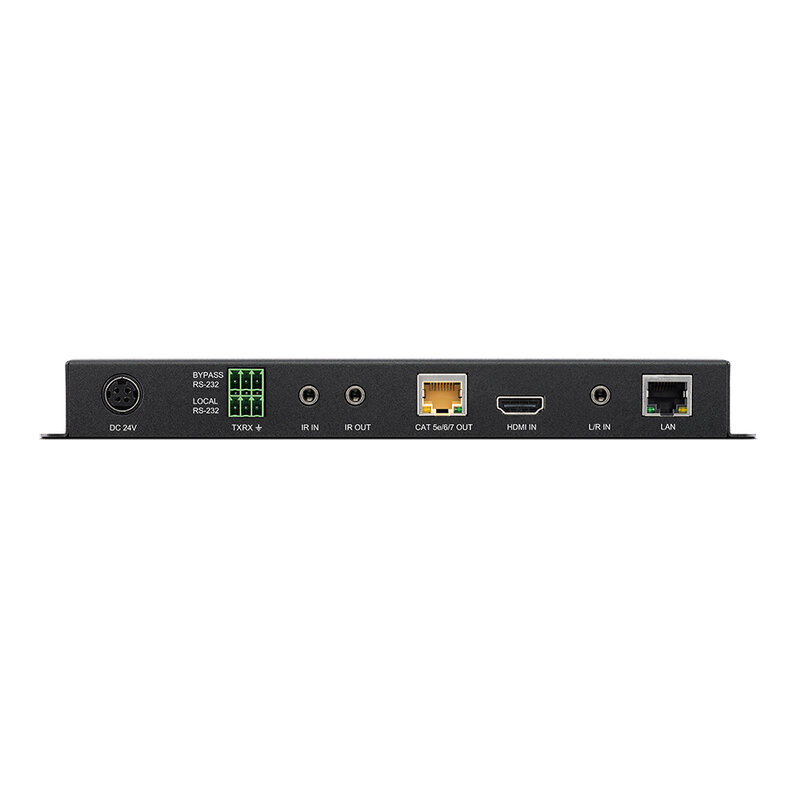

Technical characteristics

• Inputs:
  • 1 × HDMI (1 × HDMI uncompressed AV and data)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
  • 1 × Phoenix (3-pin) (1 × console port RS-232)
  • 1 × Phoenix (3-pin) (1 × bypass RS-232)
  • 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
  • 1 × RJ45 (1 × IP control propriety data)
  • 1 × USB 3 Type B (1 × USB power & data)
• Outputs:
  • 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
  • 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
  • 2 × USB Type A (2 × USB propriety data)
• POE PSU: PoH
• PSU: 24 V / 3.75 A
• Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
• Weight: 660 g
