LEM Commercial - DriveSYS8-ae

DriveSYS8-ae est un processeur audio 8 × 8 doté de l’auto-mixage avancé, d’une matrice, d’un DSP complet et de la gestion multi-zones, conçu pour les installations commerciales, d’entreprise et de conférence. Il dispose de 8 entrées analogiques symétriques et de 8 sorties analogiques symétriques, avec prise en charge AES67 pour 32 entrées et 32 sorties réseau. Chaque entrée propose une préamplification micro avec alimentation fantôme 48 V, gain réglable de 0 à 40 dB par pas de 1 dB et conversion AD/DA 24 bits, garantissant une haute qualité audio et une flexibilité maximale de configuration.

Le DSP intègre des modules professionnels tels que la suppression de larsen, l’automix, le mixage matriciel, le routage de zones, le PEQ, le crossover, le compresseur, l’AGC, l’AEC et l’AI ANC ainsi que des fonctionnalités avancées comme le noise gate, le filtre de phase, les filtres passe-haut et passe-bas, le limiteur, le DEQ dynamique et des bibliothèques dédiées d’enceintes.

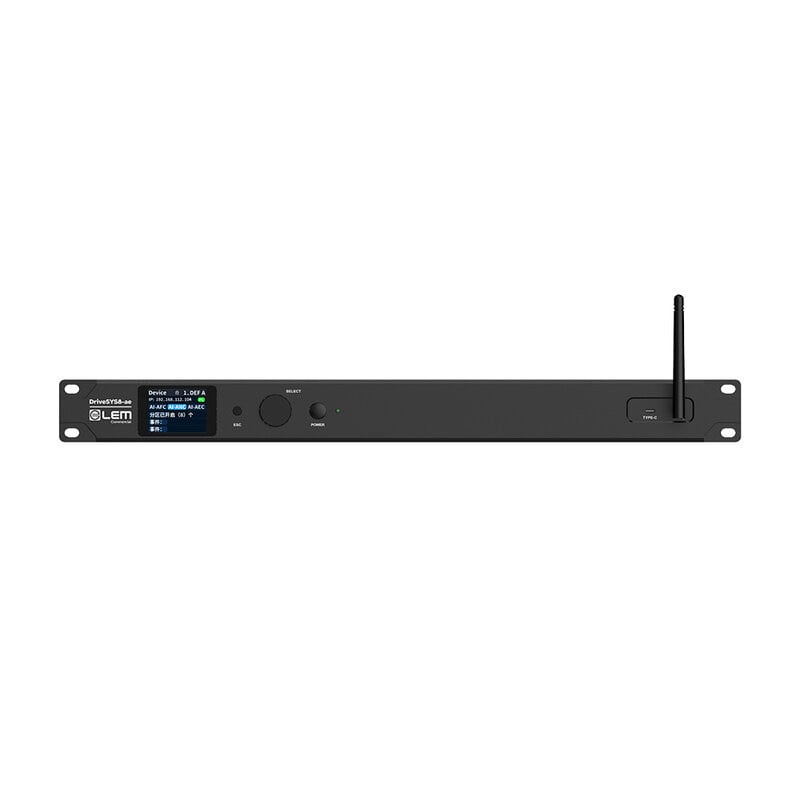

DriveSYS8-ae supporte le contrôle à distance via TCP/IP, RS232, RS485 et USB (aucun pilote nécessaire), avec une interface web complète pour la configuration, les presets, l’égalisation des enceintes, FIR, DEQ, délai et la gestion des utilisateurs. Le panneau avant comprend un écran LCD pour l’affichage du nom de l’appareil, des presets, de l’IP, des niveaux d’entrée/sortie, du mode d’entrée et de la version du firmware.

Avantages pour l’utilisateur

• Haute qualité audio grâce à un DSP complet avec modules avancés
• Gestion précise des entrées, sorties et zones pour les installations multi-pièces
• Automix intelligent pour les scénarios multi-micros
• Intégration réseau via AES67 pour systèmes distribués
• Contrôle à distance flexible via TCP/IP, RS232, RS485 et USB
• Interface web intuitive pour une configuration rapide et complète
• Rappels instantanés des configurations avec des presets scènes et enceintes
• Traitement dédié par canal avec PEQ, DEQ, FIR, délai et limiteur
• Affichage LCD en façade pour un monitoring instantané des paramètres
• Fonctions de sécurité avec paramètres de verrouillage et de masquage prédéfinis pour la protection des projets

Domaines d’utilisation

• Salles de conférence et de réunion
• Auditoriums et théâtres
• Espaces d’entreprise et bureaux de direction
• Systèmes commerciaux multi-zones
• Stades, arènes et installations sportives
• Salles polyvalentes et centres de conférence
• Systèmes d’annonces vocales dans des bâtiments complexes
• Installations gouvernementales et institutionnelles
• Salles de classe et environnements de formation
• Hôtels, resorts et établissements hôteliers

Technical characteristics

DSP chip

• Signal processing: 32 bit float point DSP 1 GHz
• Audio system latency: 3 ms
• D/A conversion: 24 bit
• Sampling rate: 48 kHz

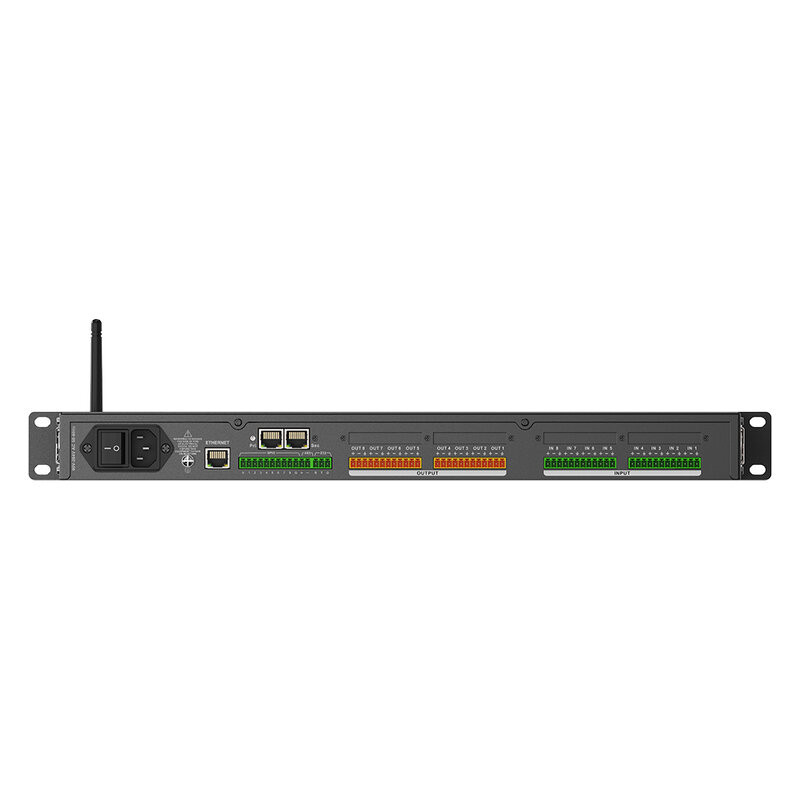

Analog audio inputs and outputs

• Input channels: 8 balanced analog inputs, MIC/line level
• Audio connectors: 3.81 mm Phoenix connector, 12 pin
• Input impedance: 7 kohm
• Maximum input level: 20 dBu (7.746 V_RMS) / line; 0 dBu (0.774 V_RMS) / MIC @ 20 dB gain
• Phantom power: +48 V_DC, 5.5 mA per channel
• Output channels: 8 balanced analog outputs, line level
• Output impedance: 87 ohm

Audio performance specifications

• Frequency response: 20 Hz – 20 kHz (±0.5 dB) line; 20 Hz – 20 kHz (±0.8 dB) MIC @ 20 dB gain
• Noise floor: 20 Hz – 20 kHz, A‑wt, −93 dBu / 15.5 µV
• THD + N: −90 dB (@ 0 dBu, 1 kHz, A‑wt) line; −76 dB (@ 0 dBu, 1 kHz, A‑wt) MIC @ 20 dB gain
• SNR: 114 dB (@ 20 dBu, 1 kHz, A‑wt) line; 105 dB (@ 0 dBu, 1 kHz, A‑wt) MIC @ 20 dB gain
• Channel isolation: −110 dB (@ 0 dBu, 1 kHz) line; −120 dB (@ 0 dBu, 1 kHz) MIC @ 20 dB gain

Communication ports and indicators

• USB: built‑in USB drive 31 MB
• RS232: serial port communication
• RS485: serial port communication
• TCP/IP network port: RJ‑45
• Indicators: power LED

Electrical

• Power supply: 100 – 240 V_DC 50/60 Hz
• Operating temperature: −20 to 60 °C

Physical

• Net weight: 3.6 kg
• Device dimensions (W × D × H): 48.3 × 27.6 × 4.45 cm
