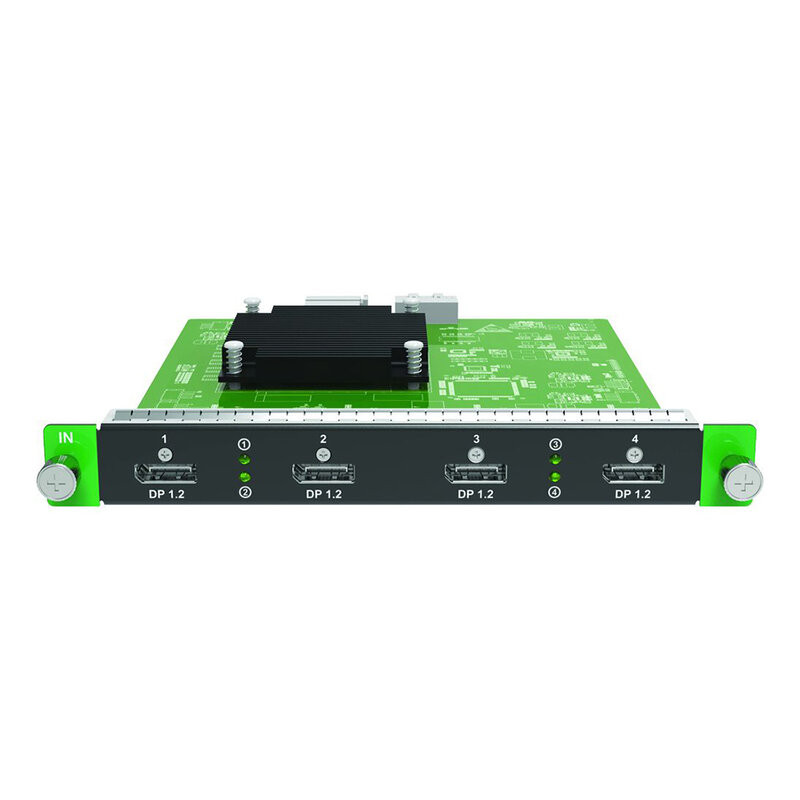

NovaStar - MX_4xDP1.2 input card

MX_4xDP1.2 est une carte d'entrée conçue pour les contrôleurs LED Novastar de la série MX, tels que MX2000 Pro et MX6000 Pro.

Elle dispose de quatre ports DisplayPort 1.2 et prend en charge une résolution maximale forcée de 4096 x 2160 à 60 Hz ou 8192 x 1080 à 60 Hz, avec une résolution minimale de 800 x 600 à 60 Hz. La largeur et la hauteur maximales forcées atteignent 8192 pixels, avec des configurations telles que 8192 x 1080 à 60 Hz ou 1080 x 8192 à 60 Hz. Elle est compatible avec une large gamme de fréquences de rafraîchissement, de 23,98 à 240 Hz. Elle prend en charge les normes HDR10 et HLG, conformément aux normes SMPTE ST 2084 et ST 2086.

La gestion EDID permet des résolutions standard allant jusqu'à 3840 x 2160 à 60 Hz, ainsi que des résolutions personnalisées. Elle est également conforme à la norme HDCP 1.3. Elle ne prend pas en charge les signaux vidéo entrelacés.

Technical characteristics

• 4 x DP1.4 inputs
•  Resolution:
  • Max. resolution: 4096 x 2160 @ 60 Hz or 8192 x 1080 @ 60 Hz (forced)
  • Min resolution: 800 x 600 @ 60 Hz
• Max. width / height (forced):
  • Max. width: 8192 pixels (8192 x 1080 @ 60 Hz)
  • Max. height: 8192 pixels (1080 x 8192 @ 60 Hz)
• Frame rates: 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 71.93 / 72 / 75 / 100 / 119.88 / 120 / 143.86 / 144 / 240 Hz
• HDR:
  • HDR10 and comply with the SMPTE ST 2084 and SMPTE ST 2086 standards
  • HLG
• EDID management:
  • Support standard resolutions, up to 3840 x 2160 @ 60 Hz
  • Support custom input resolutions
• HDCP: HDCP 1.3 compliant
• Interlaced signal inputs: not supported

• Compatability: MX Series LED display controllers, including MX2000 Pro and MX6000 Pro
