Visual Productions - RdmRelay2

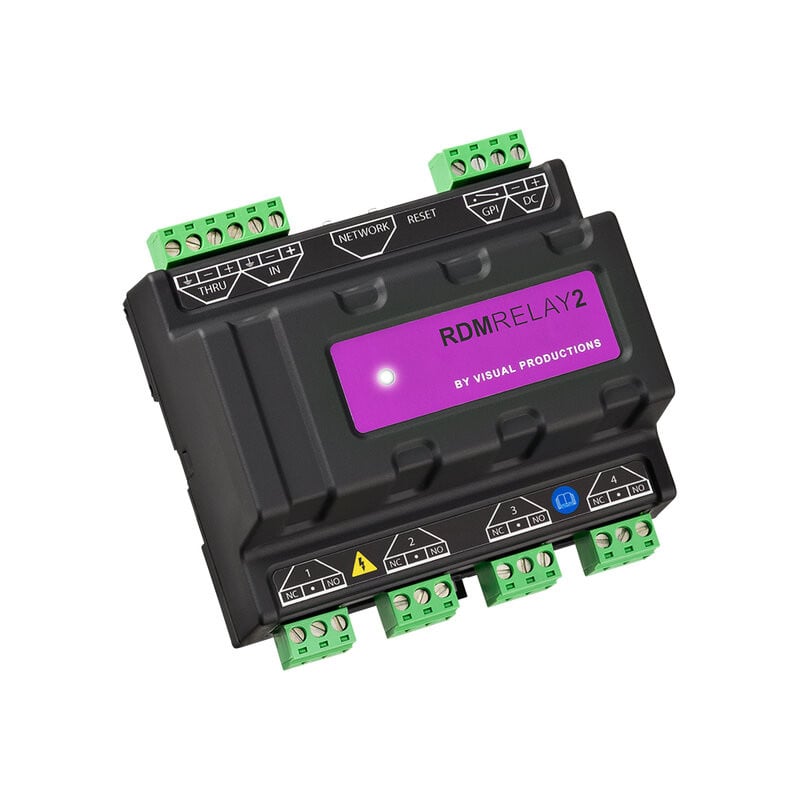

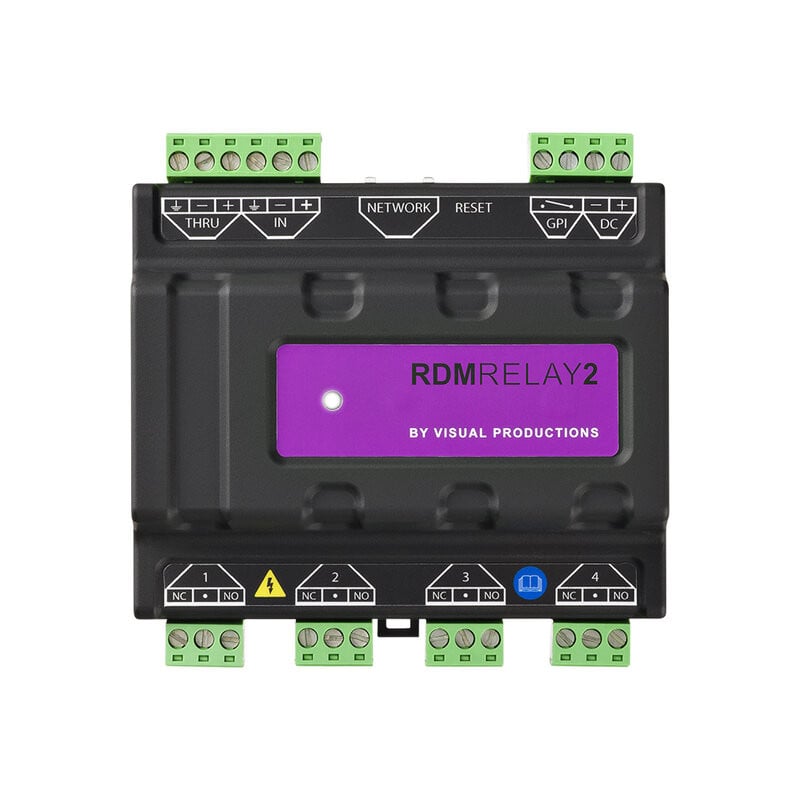

Le RdmRelay2 est une interface relais sur rail DIN avec quatre relais indépendants, pilotables via DMX, RDM et TCP/IP. Il prend en charge les protocoles Art-Net, sACN, OSC, UDP et TCP, offrant une intégration flexible dans les systèmes modernes d’éclairage et d’automatisation.

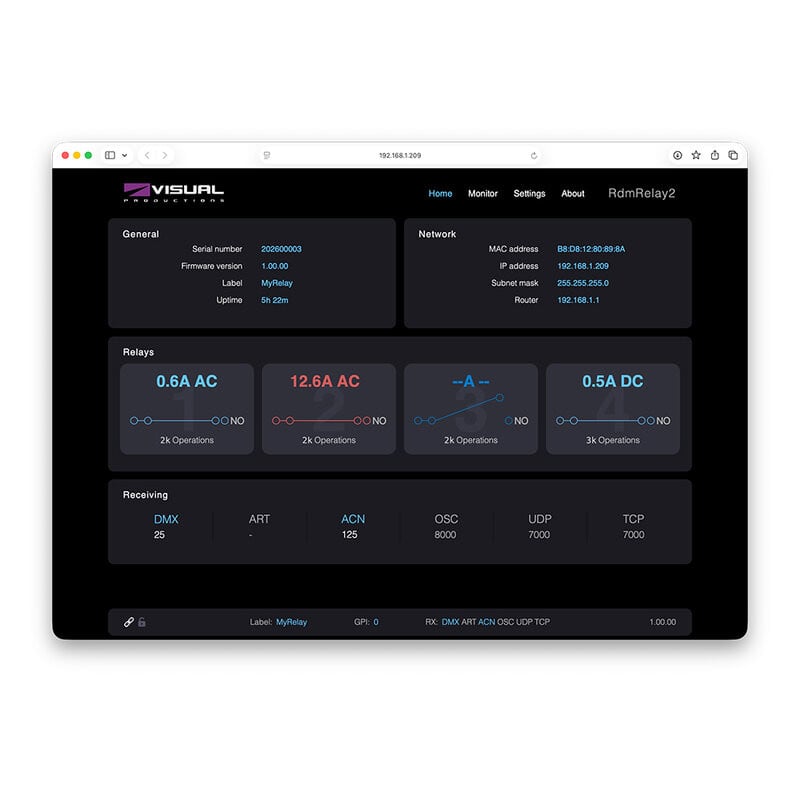

Chaque relais supporte des charges jusqu’à 12 A sous 110 – 230 V, ce qui le rend idéal pour contrôler les équipements non DMX, gérer des dispositifs auxiliaires ou couper l’alimentation des projecteurs en toute sécurité pendant les périodes d’inactivité. L’appareil intègre une interface web pour la configuration, la surveillance et la lecture en temps réel du courant de chaque canal, tandis que le RDM permet d’accéder aux adresses DMX, aux modes de fonctionnement et à la mesure des charges.

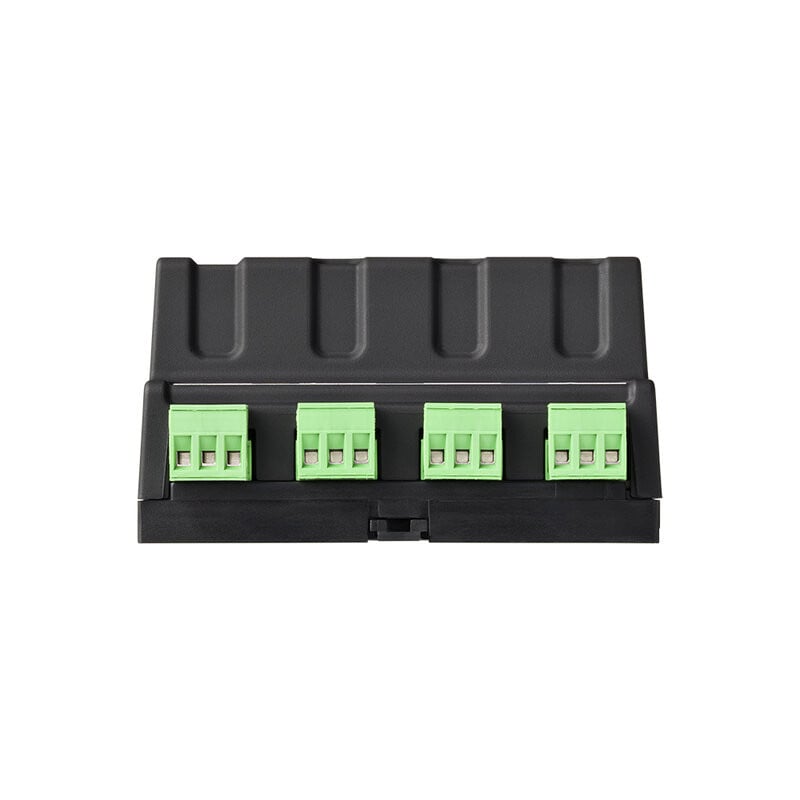

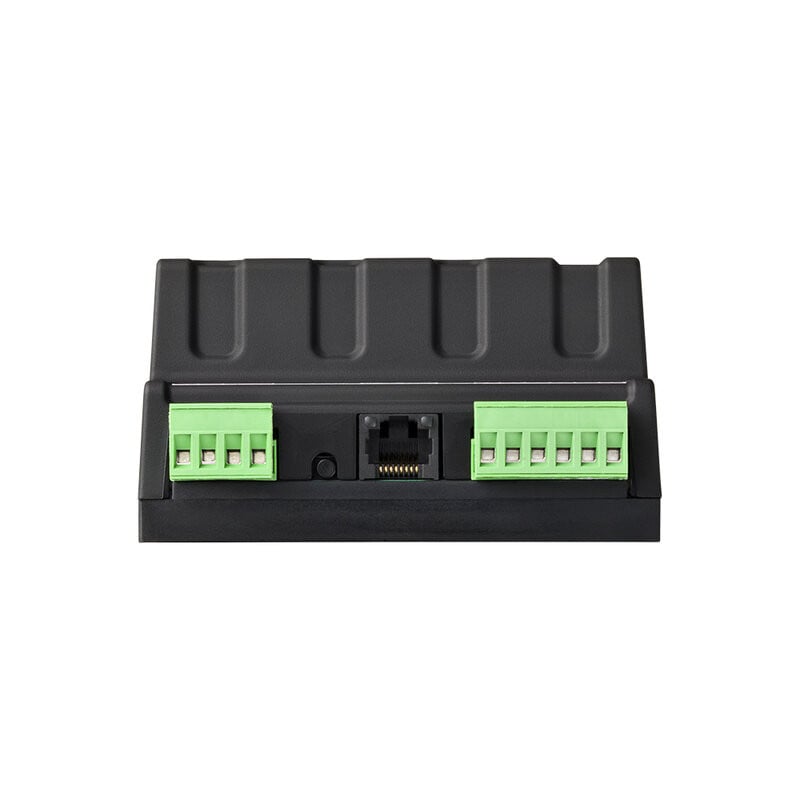

Grâce à la compatibilité réseau et à une API intégrée, le RdmRelay2 peut communiquer avec des contrôleurs et systèmes tiers, facilitant ainsi l’intégration dans des installations complexes. Son format compact pour rail DIN facilite l’installation dans des tableaux électriques et des racks.

Avantages utilisateur

• Taille compacte (rail DIN)
• Compatibilité RDM pour configuration et surveillance
• Surveillance de la charge avec capteurs de courant intégrés
• Contrôle via DMX, Art-Net, sACN, OSC, TCP et UDP
• Gestion de l’appareil via l’interface web intégrée
• Intégration avec CueCore3 pour surveillance à distance via PurpleCloud

Domaines d’utilisation

• Coupure d’alimentation en toute sécurité pour les systèmes d’éclairage dans les lieux et les théâtres
• Commande d’équipements non DMX dans des installations mixtes
• Intégration avec les systèmes AV pour le contrôle des moteurs et des rideaux
• Surveillance à distance de la charge via l’interface web ou RDM
• Gestion de racks audio avec contrôle du courant d'appel et mise sous tension séquentielle

Technical characteristics

• DIN rail mounting
• DMX512-A (ANSI E1.11)
• RDM (ANSI E1.20)
• Art-Net & sACN
• OSC, UDP, TCP API
• 4 relays, each max load:
  • 12 A 250 V_AC resistive
  • 12 A 30 V_DC resistive
  • 6 A 250 V_AC inductive
  • 6 A 30 V_DC inductive
• Operating temperature: -20 to 50 °C
• Operating humidity: 10% – 80% non-condensing
• Compliance: CE, ROHS, UKCA, FCC, UL pending
• Power input: 9 – 24 V_DC 5 W (PSU optional)
