Beetek - W400-100M-A

Conçu spécialement pour les tables de mixage numériques, l’éclairage DMX, les extendeurs HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 100 m dispose d'une gaine extérieure en matériau TPE unique pour renforcer la flexibilité, la résistance à la traction/l’usure et la durabilité.

Le corps du câble est composé de cuivre sans oxygène (OFC) à 8 conducteurs 23 AWG. Il bénéficie d'un blindage en tresse d’aluminium et d’un blindage tressé en aluminium-magnésium avec un taux de blindage de 100% pour des performances supérieures. Le connecteur RJ45 est conçu pour minimiser la latence lors de la transmission des données et utilise des broches plaquées or 50 μm ; il prend en charge des branchements et débranchements répétés. Le connecteur monobloc avec plaque de couplage rapide peut être réparé rapidement sans
outil professionnel. L’utilisation d’un boîtier en alliage de zinc standard allemand cat 6A, résistant aux chocs, offre une meilleure protection.

Caractéristiques principales

• Câble réseau CAT6a S/FTP prêt à l’emploi conçu pour les tables de mixage DMX et applications d’éclairage
• Double blindage avec 8 conducteurs
• Fréquence de transmission 500 MHz et vitesse de transmission 10 Gbps
• Cuivre OFC (sans oxygène) monobrin avec 8 conducteurs 23 AWG
• Blindage tressé et enroulé offrant un taux de protection de 100%
• Gaine TPE pour une flexibilité, une résistance à la traction et une durabilité accrues

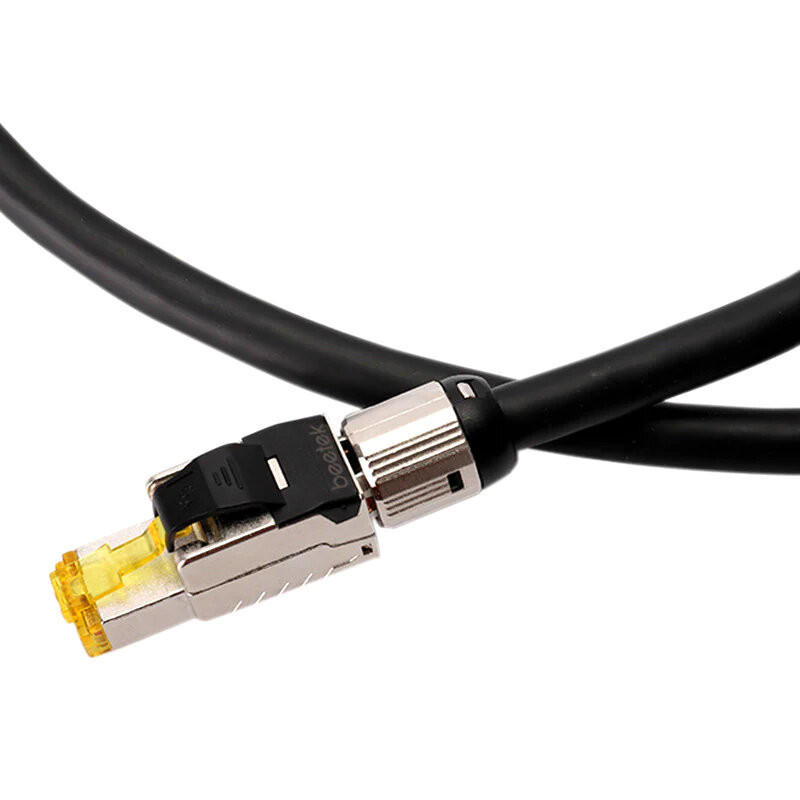

• Connecteur RJ45 “cristal” avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque de couplage rapide pouvant être réparé rapidement sans outil professionnel
• Disponible en longueurs de 5 à 100 m
• Les longueurs de 20 m ou plus peuvent être enroulées sur des tourets Beetek séries DF et PCD

Technical characteristics

• CAT6 S/FTP network cable (low-latency crystal head)
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab

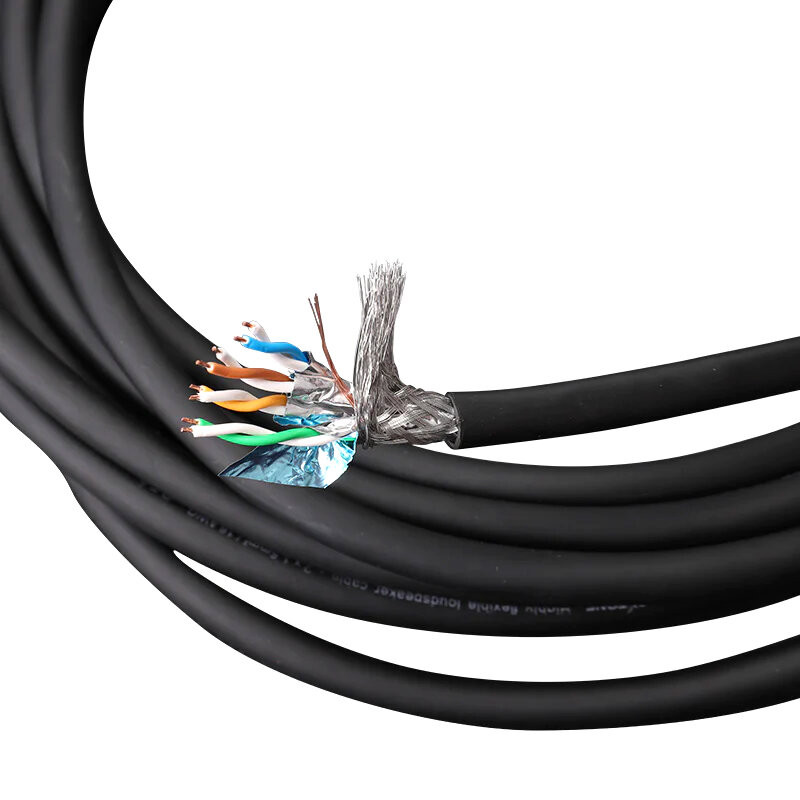

• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V
