Beetek - W400-10M-A

Spécialement conçu pour les tables de mixage numériques, l'éclairage DMX, les extendeurs HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 10 m possède une gaine extérieure en TPE unique qui accroît la flexibilité, la résistance à la traction/à l’usure et la durabilité.

Le corps du câble est réalisé en cuivre OFC (sans oxygène) à 8 conducteurs de 23 AWG. Il est blindé par une feuille d’aluminium tressée et un blindage en aluminium-magnésium tressé, assurant un taux de blindage de 100 % pour des performances optimales. Le connecteur RJ45 est conçu pour minimiser la latence lors de la transmission des données et utilise des broches plaquées or 50 μm ; il supporte de nombreux branchements et débranchements répétés. Le connecteur monobloc avec plaque d’accouplement rapide peut être réparé rapidement sans
outil professionnel. Grâce à son boîtier en alliage de zinc Cat 6A standard allemand, ce câble antichoc offre une excellente protection.

Principales caractéristiques

• Câble réseau CAT6a S/FTP prêt à l’emploi, conçu pour les tables de mixage DMX et les applications d’éclairage
• Double blindage avec 8 conducteurs
• Bande passante de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC (sans oxygène) monobrin avec 8 conducteurs de 23 AWG
• Blindages tressés et feuillard offrant un taux de blindage de 100 %
• Gaine TPE pour une flexibilité, une résistance à la traction et une durabilité accrues
• Connecteur RJ45 « cristal » avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque d’accouplement rapide réparable sans outil professionnel
• Disponible en longueurs de 5 à 100 m

Technical characteristics

• CAT6 S/FTP network cable (low-latency crystal head)
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant

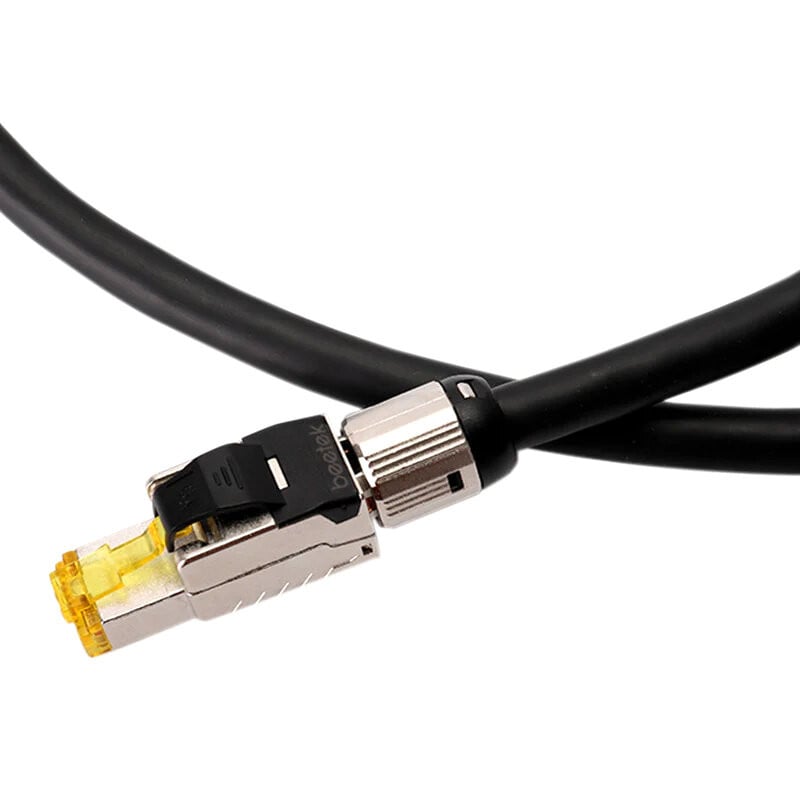

• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab

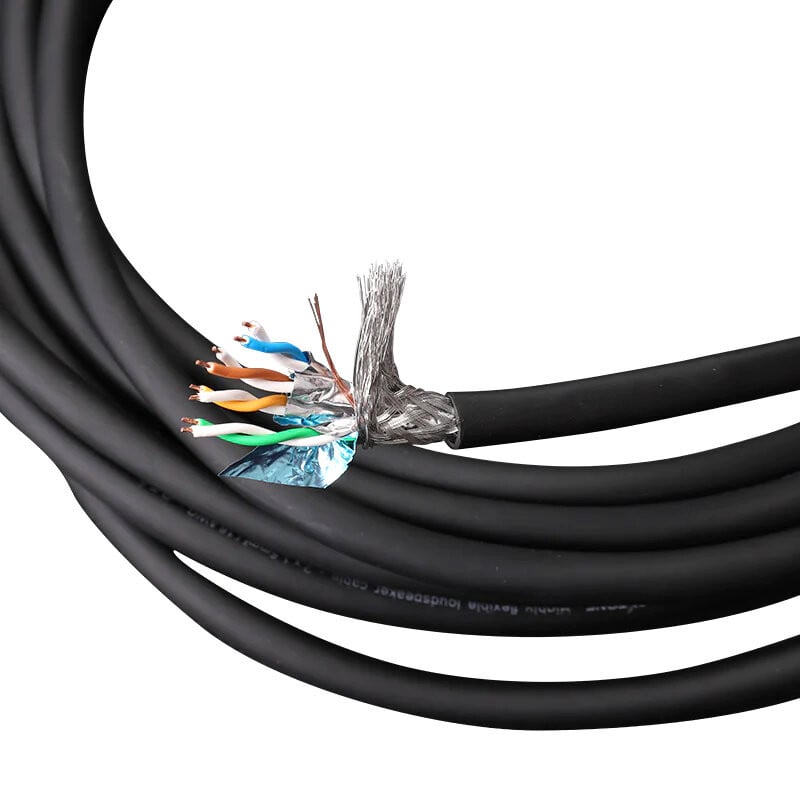

• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V
