Beetek - W400-100M-A + DF200 BH03 kit

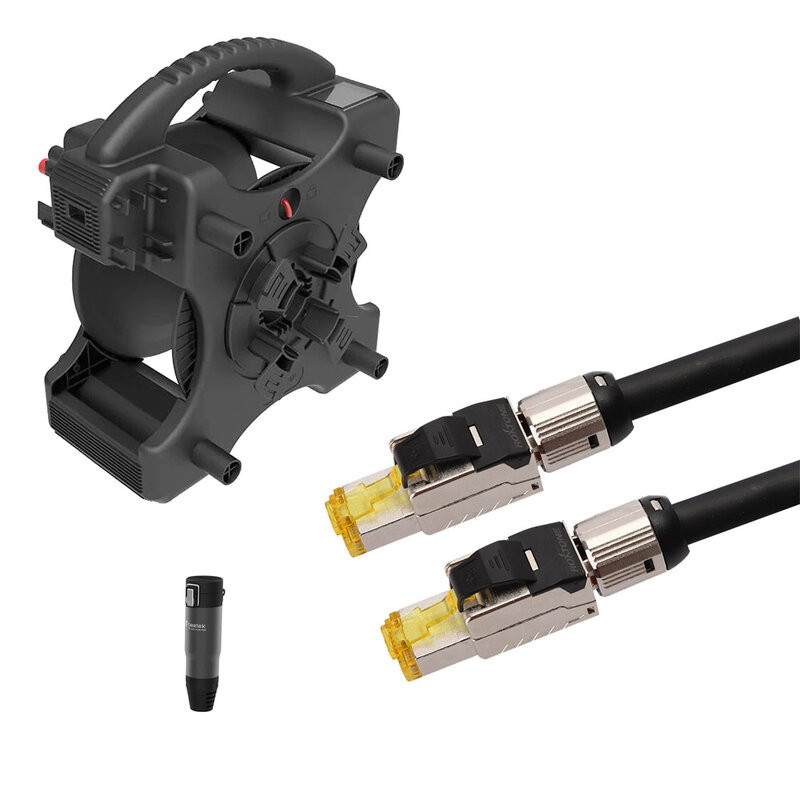

Kit composé d'un câble CAT6a S/FTP de 100 m (W400-100M-A) + enrouleur de câble (DF200) + capuchon de protection pour protéger le câble CAT (BH03).

W400-100M-A

Spécialement conçu pour les tables de mixage numériques, l’éclairage DMX, les extenders HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 100 m adopte une gaine extérieure en matériau TPE exclusif pour augmenter la flexibilité, la résistance à la traction/l’usure et la durabilité.

Le corps du câble est composé de cuivre OFC (sans oxygène) 8 brins 23 AWG. Il utilise un blindage en feuille d’aluminium tressée et un blindage tressé aluminium-magnésium avec un taux de blindage de 100 % pour des performances supérieures. Le connecteur RJ45 est conçu pour minimiser la latence lors de la transmission des données et utilise des broches plaquées or 50 μm ; il supporte des branchements et débranchements répétés. Le connecteur monobloc avec plaque de couplage rapide peut être réparé rapidement sans outils professionnels. L’utilisation d’un boîtier en alliage de zinc norme allemande cat 6A, antichute, offre une protection accrue.

Caractéristiques principales

• Câble réseau CAT6a S/FTP prêt à l’emploi, conçu pour les tables de mixage DMX et les applications d’éclairage
• Blindage double avec 8 conducteurs
• Bande passante de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC monobrins (sans oxygène) avec 8 conducteurs 23 AWG
• Blindage tressé et feuilleté offrant un taux de blindage de 100 %
• Gaine TPE pour plus de flexibilité, de résistance à la traction et de durabilité du câble
• Connecteur RJ45 « tête cristalline » avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque de couplage rapide pouvant être réparé sans outils professionnels
• Disponible en longueurs de 5 à 100 m
• Les longueurs de 20 m et plus peuvent être enroulées sur les enrouleurs de câbles Beetek séries DF et PCD

DF200

Enrouleur de câble empilable en ABS, spécialement développé et conçu pour le secteur de la location et de l’événementiel, adapté aux câbles à fibre optique et aux câbles réseau. Il offre une excellente protection contre les chutes et les chocs et peut être empilé verticalement ou horizontalement, ou suspendu pour un transport et un stockage faciles.

Le DF200 peut être utilisé pour stocker 250 m de câble à fibre optique et 150 m de câble réseau d’un diamètre extérieur de 5 mm.

Caractéristiques principales

• Peut être manipulé facilement par une seule personne
• Conçu pour une utilisation répétée et la distribution mobile de câbles
• La conception extérieure unique permet de l’empiler verticalement, horizontalement ou de le suspendre sur des racks, libérant de l’espace et facilitant la prise en main et le transport
• Enrouleur entièrement fermé, protégé contre les chutes et les impacts pendant le transport

BH03

Le BH03 est un capuchon de protection médium de style coquille en aluminium pour protéger les câbles à fibre optique et d’autres types de câbles lors des installations. Il peut s’utiliser avec tout câble d’un diamètre extérieur jusqu’à 35 mm. Un produit simple mais efficace, spécialement conçu pour le secteur de la location et de la scène, pour protéger les câbles à fibre optique six brins, CAT, SDI, HDMI, DP et autres contre les environnements agressifs.

Technical characteristics

W400-100M-A

• CAT6 S/FTP network cable (low-latency crystal head)
• Lenght: 100 m
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab
• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V

DF200

• Product material: ABS, PP
• Product color: black
• Multi-surface placement: all five surfaces can be placed on the ground / table surface
• Portable / hanging: portable, or placed on a cable rack
• Stackable: multiple units can be stacked together to save space
• Custom information: user can customize information for easy management
• Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
• Single-person manageability, one person can quickly unwind and retract cable
• Folding handle: yes
• Extended handle: supports detachable extended handle
• Bearing structure: labor-saving built-in bearing
• Cable holder: yes
• RJ45 connector holder: yes
• Connector protector holder: supports BH01 and BH02 connector protector
• Applicable products: fiber cable, CAT cable, AOC cable
• Applicable length: fiber cable & AOC cable: 250 m; CAT cable: 150 m
• Dimensions: 40.4 x 28.8 x 45.67 cm
• Weight: 3.95 kg

BH03

• Product material: aluminum alloy shell
• Product color: black
• Applicable products: fiber, CAT, HDMI / DP cables
• Maximum outer diameter: 35 mm
• Product structure: peanut shell structure (detachable design for easy installation)
• Customer logo: customization provided for 1000 pieces or more
• Size: 130 x 35 x 48.47 mm
• Weight: 56.6 g
