Beetek - W400-30M-A

Conçu spécialement pour les tables de mixage numériques, l'éclairage DMX, les prolongateurs HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 30 m utilise une gaine extérieure fabriquée dans un matériau TPE exclusif pour offrir une plus grande flexibilité, une résistance accrue à la traction et à l'usure, ainsi qu'une excellente durabilité.

Le corps du câble est constitué de cuivre sans oxygène (OFC) 23 AWG avec 8 conducteurs. Il utilise un blindage en aluminium tressé et un blindage en aluminium-magnésium tressé avec un taux de blindage de 100% pour des performances optimales. Le connecteur RJ45 est conçu pour minimiser la latence lors de la transmission des données et adopte des broches plaquées or 50 μm ; il supporte des branchements répétés. Le connecteur monobloc avec plaque de couplage rapide peut être réparé rapidement sans outils professionnels. L'utilisation d'une coque en alliage de zinc norme allemande cat 6A, résistante aux chocs, offre une grande protection.

Principales caractéristiques

• Câble réseau CAT6a S/FTP prêt à l'emploi, conçu pour les tables de mixage DMX et les applications d'éclairage
• Double blindage avec 8 conducteurs
• Bande passante de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC (sans oxygène) monobrin avec 8 conducteurs en 23 AWG
• Blindage tressé et tressage offrant un taux de blindage de 100%
• Gaine en TPE pour une meilleure flexibilité, résistance à la traction et durabilité du câble

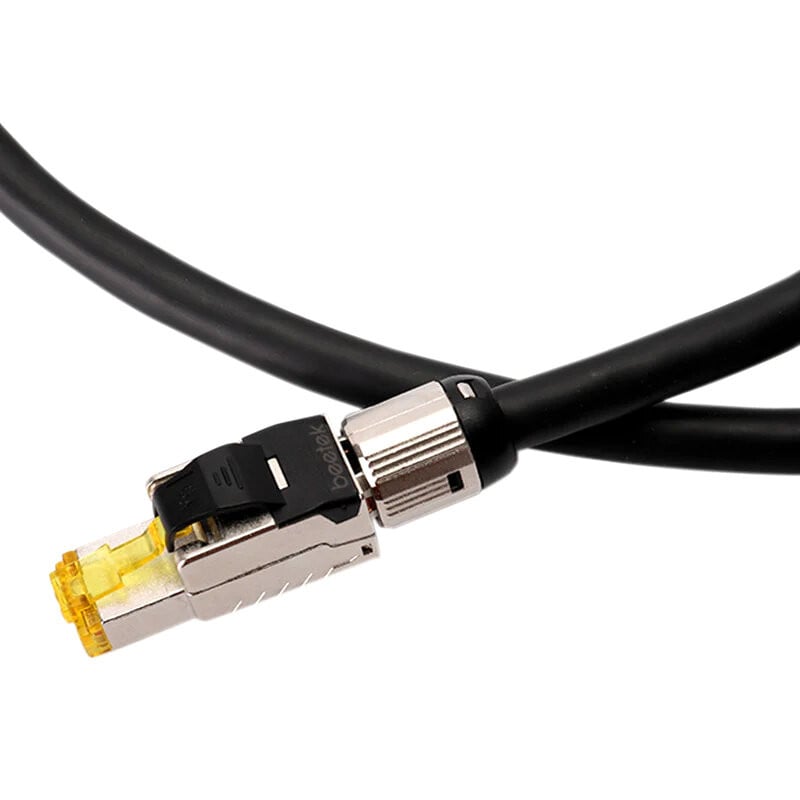

• Connecteur RJ45 « crystal » avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque de connexion rapide, réparable sans outils professionnels
• Disponible en longueurs de 5 à 100 m
• Les longueurs de 20 m et plus peuvent être enroulées sur les enrouleurs de câble Beetek séries DF et PCD

Technical characteristics

• CAT6 S/FTP network cable (low-latency crystal head)
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab

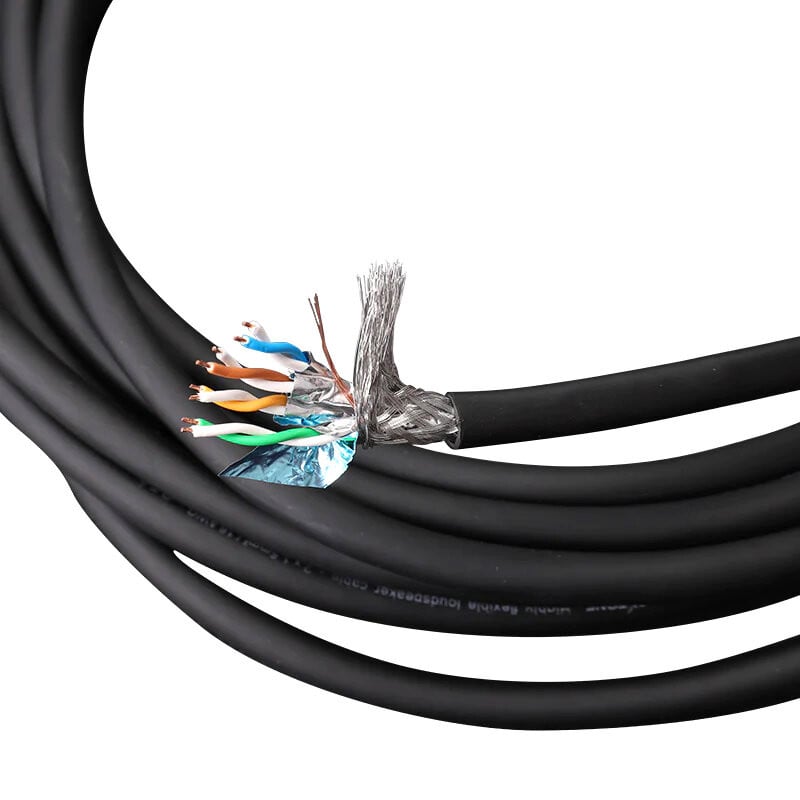

• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V
