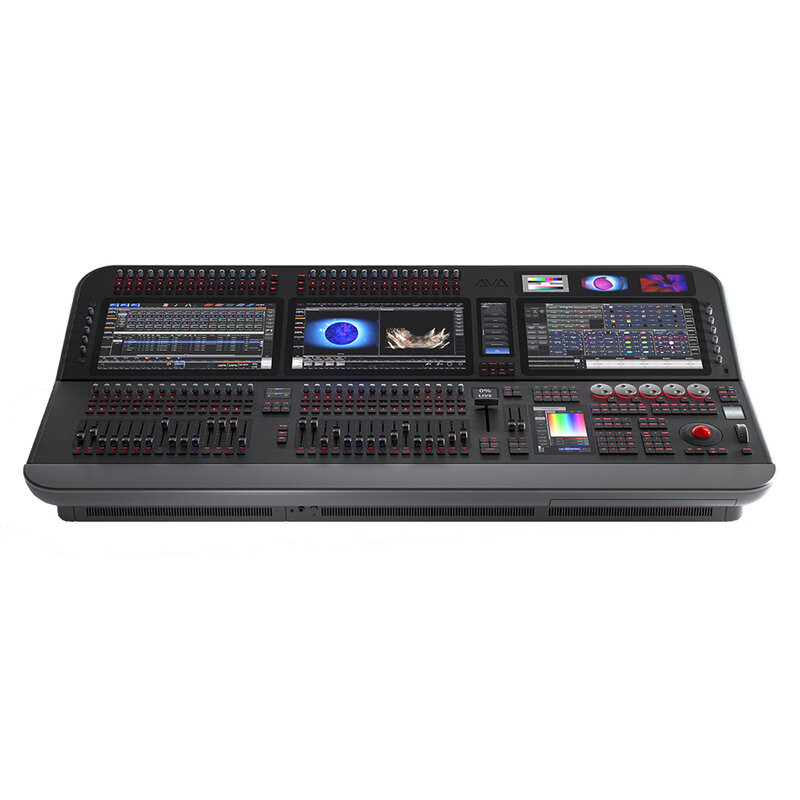

Avolites - D9-330 console (flight case)

La Diamond D9-330 es la consola de iluminación insignia de Avolites, diseñada para ofrecer la mayor capacidad de control y la superficie de operación más grande de la serie D9. Desarrollada con más de cuarenta años de experiencia en el diseño de sistemas profesionales de control de shows, la D9-330 presenta una interfaz completamente renovada, ergonomía avanzada e integración multimedia para la gestión coordinada de todos los elementos visuales del show.

Esta consola utiliza faders motorizados Penny & Giles sensibles al tacto, faders rotatorios ópticos de alta resolución y botones flash de recorrido corto con respuesta háptica positiva para una sincronización perfecta. Puedes definir los colores de los medidores de nivel de los Fader y los Encoders para agrupar más fácilmente y reconocer rápidamente los controles cuando importa. Cada fader incorpora un medidor de nivel RGB de 11 segmentos que sigue el color del halo de reproducción, algo especialmente útil en los faders rotatorios al cambiar de página. Y mucho más: botones de macro adicionales con una pantalla dedicada, justo en la sección de reproducción, botones flash bajo los faders, etiquetado perfectamente alineado, bancos de página para cada sección.

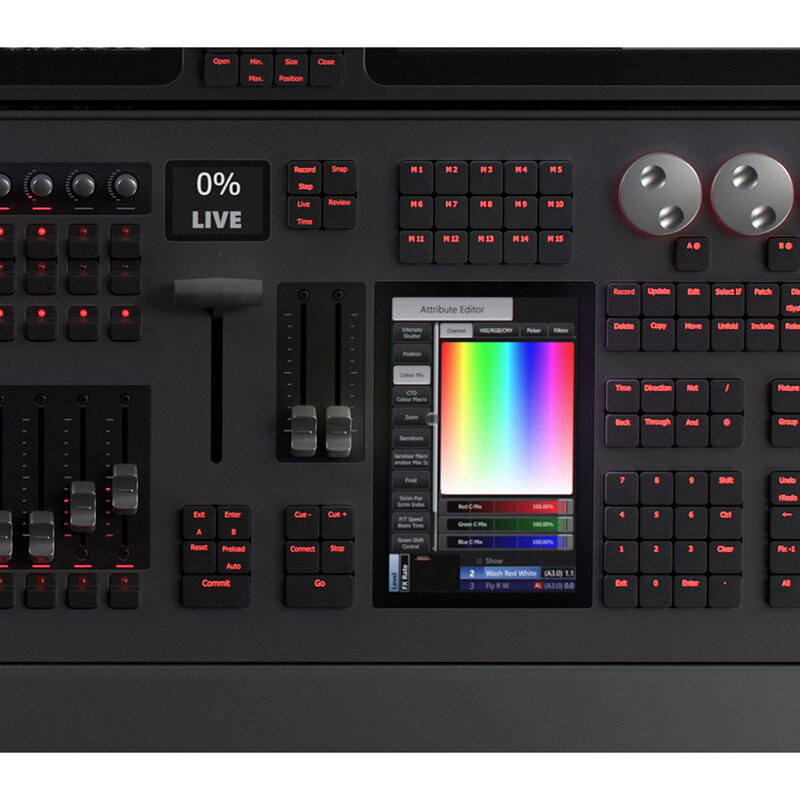

Para transiciones ultra suaves, se utiliza un T-bar, que ofrece un control más fino y desvanecidos manuales aún más suaves. Combinado con la exclusiva función Scene Master, te da la máxima creatividad. Gracias a su diseño sin contacto, el fader permanece igual de preciso incluso tras años de uso. La función Scene Master se complementa con un botón Commit doble ancho y cuatro botones de control adicionales, además de una pantalla LCD dedicada para datos de estado continuos. Con 2 faders motorizados, 8 botones de control y un botón Go, el rendimiento de las listas de cues teatrales está en tus manos.

Una característica clave que hace única a esta consola es la presencia de un puerto de fibra óptica LC Quad opticalCON de 1 GB para la conexión al Titan Switch (switch de red con puerto de fibra), permitiendo así crear un sistema totalmente por fibra óptica. Actualmente, Avolites es la única marca que ofrece esta tecnología en una consola de iluminación.

Superficie de programación

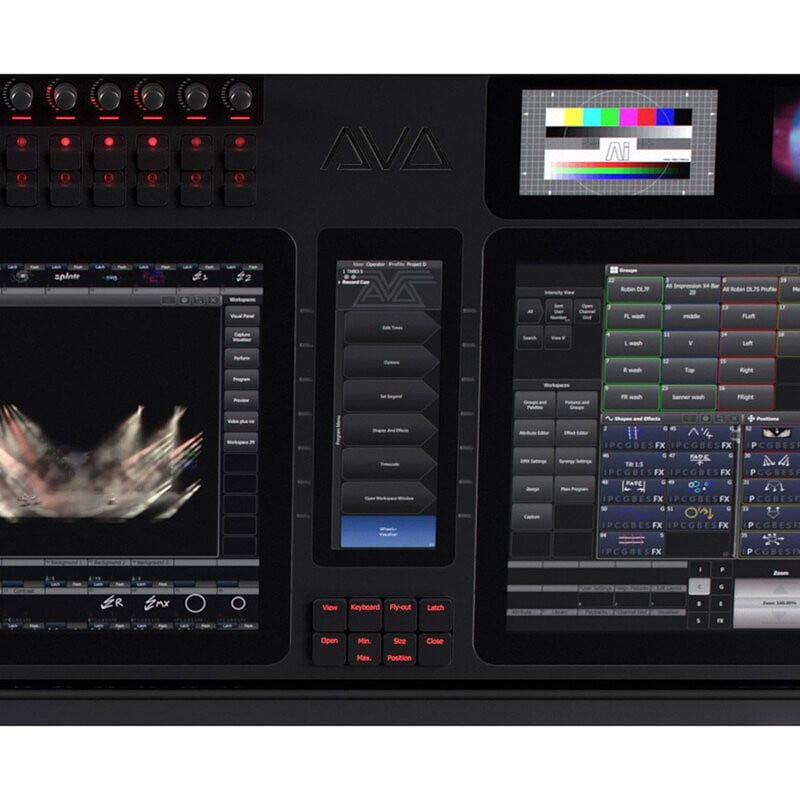

Nacida de 40 años de experiencia en control de iluminación y con una visión puesta en el futuro, la superficie de programación de la D9 incluye: 3 pantallas táctiles de 4,3" cada una, ideales para media, manteniendo las pantallas principales despejadas para mostrar la máxima cantidad de información; 5 ruedas de atributos con codificadores ópticos e indicadores LED RGB, además de una rueda de nivel vertical, poniendo más parámetros que nunca a tu alcance; controles ergonómicos, un T-bar y 72 teclas de programación iluminadas, teclas Cherry MX Low Profile RGB seleccionadas a mano para una respuesta táctil óptima y baja fatiga en las sesiones de programación. Todo está integrado con el software propietario Titan Avolite.

La consola se envía en un flight case.

Características principales

• 30 + 2 faders Penny & Giles sensibles al tacto
• 70 codificadores rotatorios ópticos asignables con función de pulsar
• 3 pantallas táctiles capacitivas de 15,6" cada una, 1000 nits de brillo, resolución FHD y brillo ajustable
• 3 pantallas táctiles de previsualización de 4,3", 1000 nits de brillo, resolución de 800 x 480 píxeles para multimedia o áreas de trabajo
• Indicador de nivel LED RGB de 11 segmentos junto a cada encoder
• Indicador halo RGB para cada encoder
• Teclado QWERTY retroiluminado completamente personalizado en cajón, teclas idénticas al panel de programación
• Trackball óptico X, Y, Z
• 21 teclas Macro / Executor retroiluminadas, todas con etiquetas en pantalla
• Soporta dos pantallas táctiles HDMI adicionales de 1920 x 1080

Technical characteristics

Construction

• Panels machined from single pieces of solid aluminium
• Comfortable armrest
• Exclusively manufactured button caps, fader caps, encoder knobs, encoder wheels and level wheel
• All screens flush-mounted
• Infinitely adjustable hydraulic screen panel articulation -18 to 68° from horizontal

DMX-512

• 8 × Neutrik 5-pin XLR, optically and galvanically isolated with halo assignment indicators

Network

• 4 × 1 GBE Neutrik etherCON, internally switched & managed
• 1 × quad opticalCON 1 GBE lc connection
• 1 × 1 GB etherCON, network 2

Data / peripherals

• 1 × USB 3.1 under armrest
• 1 × USB 3.1 on front panel
• 2 × USB 3.1 back panel
• 2 × USB 2.0 assigned for external touchscreens

External display

• 2 × HDMI up to 1920 × 1080

SMPTE

• 1 × 3-pin Neutrik XLR transformer isolated input with signal indicator plus 3-pin XLR loop out

Trigger inputs

• GPIO 4 IN / 4 OUT, isolated, and dry contacts
• 1/4" jack for foot switch
• DMX-512 dedicated input with indicator
• Audio input 3-pin XLR with indicator

MIDI

• IN, THRU, OUT on 5-pin DIN with signal and enabled indicators, USB MIDI supported

Audio out

• Digital S/PDIF RCA

Mains power

• Neutrik TRUE1

Power

• Work light switch controlling connector panel illumination
• Neon indicator for mains supply and PSU energized
• Internal UPS for console and internal data switch
• Internal UPS: up to 5 separate 4-min periods, fully software integrated
• 110 - 240 V_AC mains supply max. draw of 650 W

Computer

• Intel i7-9700 K processors
• 16 GB RAM
• AMD WX5100 GPU

Hardware

• Power consumption: max. 400 W
• Operating enviroment: operating temp 0 - 40 °C, max. humidity 95% relative non-condensing
• Heat output: max 1365 BTU/hr
• Unit dimensions: 138 × 64 × 45.5 cm (screens up), 138 × 70.5 × 24 cm (screens down)
• Weight: 68 kg
