Blackmagic Design - ATEM Monitoring Rack Panel 20

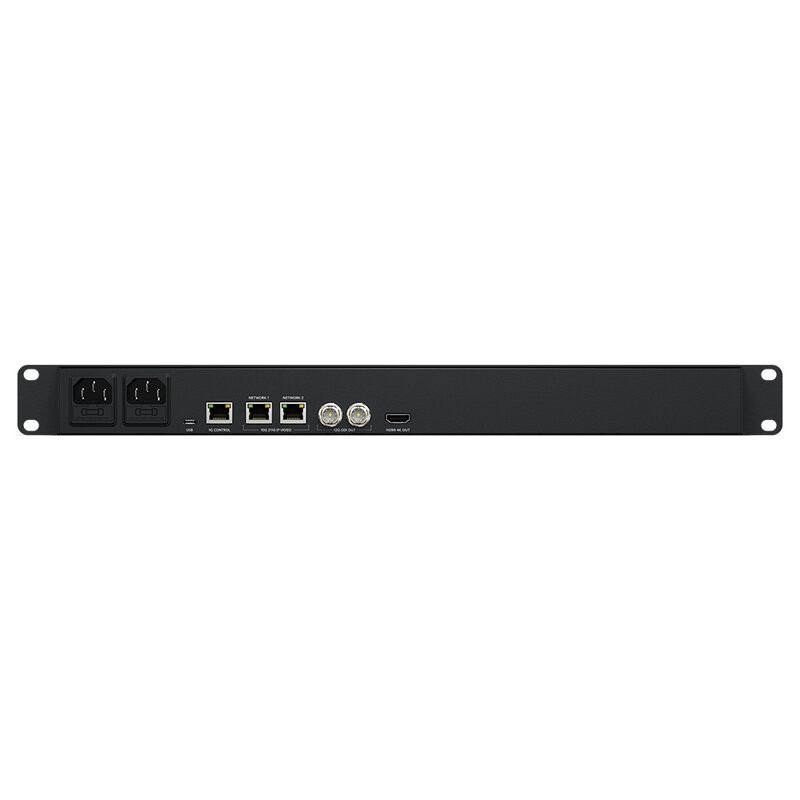

El ATEM Monitoring Rack Panel 20 es un convertidor de monitorización y panel de control diseñado para los switchers ATEM Constellation IP. Recibe señales de vídeo IP SMPTE-2110 a través de dos puertos Ethernet 10G redundantes y las convierte en salidas 12G-SDI y HDMI para monitorización local.

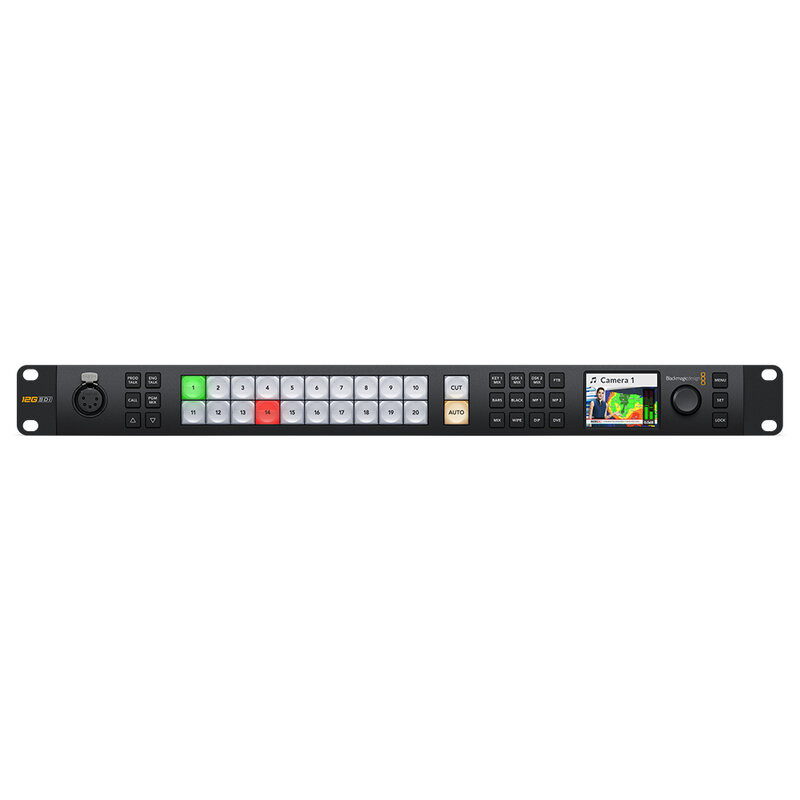

El panel frontal cuenta con 20 botones retroiluminados para seleccionar hasta 20 entradas IP para el control del switcher. También incluye una pantalla LCD para monitorizar vídeo y audio, medidores y una conexión de intercom de 5 pines. Con redundancia SMPTE-2022-7 y una conexión NMOS dedicada para el enrutamiento de fuentes IP, garantiza operación continua e integración sencilla en infraestructuras de broadcast IP.

El diseño para rack y los botones de alta calidad lo hacen ideal para añadir controles físicos y monitorización local a los switchers ATEM Constellation IP. Esto facilita compensar la falta de controles en el panel frontal debido a la ventilación de adelante hacia atrás en los modelos IP.

Incluye dos fuentes de alimentación AC redundantes para máxima fiabilidad operativa.

Ventajas para el usuario

• Monitorización local instantánea con conversión IP SMPTE-2110 a 12G-SDI y HDMI
• Selección rápida de fuentes con 20 botones
• Total redundancia con conexiones Ethernet 10G dobles compatibles con SMPTE-2022-7
• Enrutamiento de fuentes IP mediante conexión NMOS dedicada
• Pantalla LCD integrada para monitorización de vídeo y audio con medidores de nivel
• Intercom de 5 pines para comunicación operativa con la sala de control
• Control físico adicional para switchers ATEM Constellation IP
• Alta fiabilidad con alimentación AC doble y redundante

Áreas de uso

• Salas de control IP SMPTE-2110
• Broadcast televisivo
• Unidades móviles y móviles IP
• Monitorización local en estudios y salas de control
