Blackmagic Design - Blackmagic SDI Expander 8x12G

El SDI Expander 8x12G es un convertidor bidireccional diseñado para integrar equipos 12G-SDI en infraestructuras IP basadas en Ethernet de 100G y el estándar SMPTE-2110. Gestiona simultáneamente ocho canales de conversión de 12G-SDI a SMPTE-2110 y ocho canales en dirección opuesta, para un total de 16 conversiones independientes en un solo rack de 1U.

Los dos puertos Ethernet de 100G ofrecen redundancia total SMPTE-2022-7, con conmutación sin interrupciones basada en la comparación de paquetes RTP y reconstrucción en tiempo real de los cuadros de vídeo, evitando la pérdida de frames o errores de audio incluso ante un fallo de red.

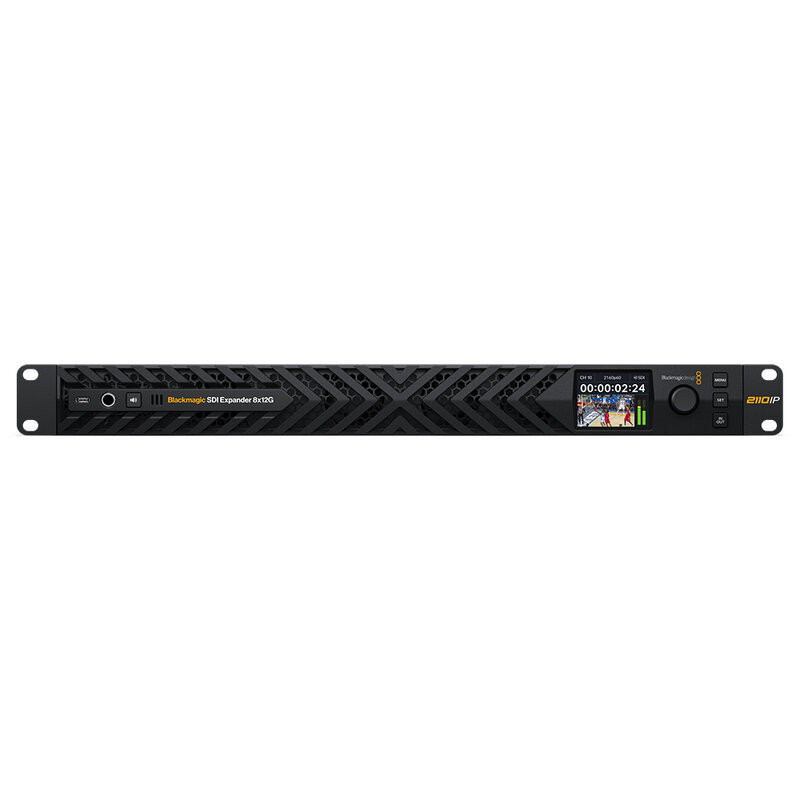

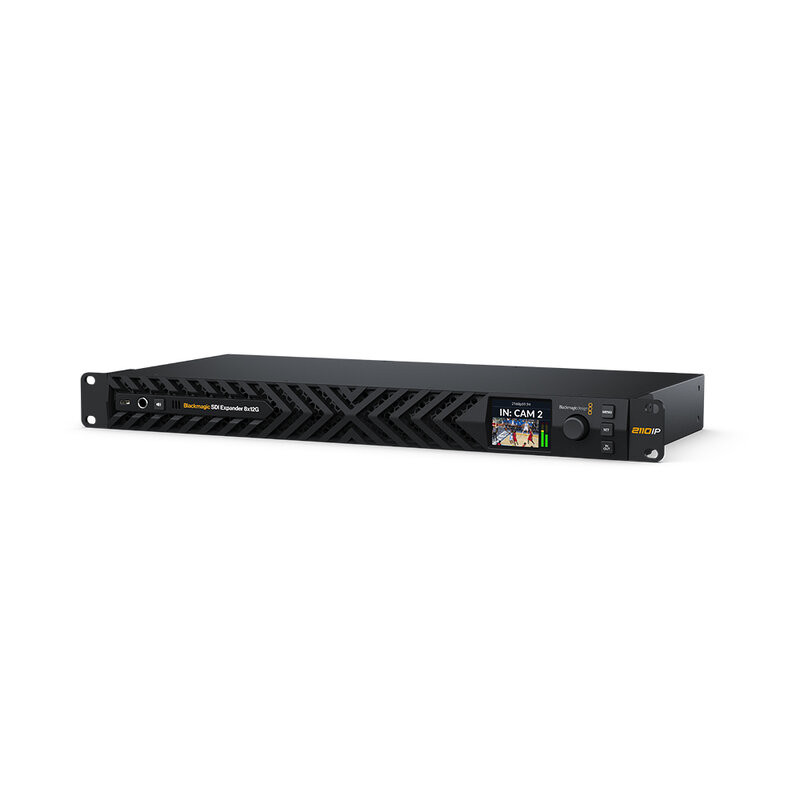

El panel frontal cuenta con una pantalla LCD para monitoreo de fuentes, un altavoz y una salida de auriculares para monitorización de audio al instante. Las fuentes de alimentación AC redundantes dobles garantizan funcionamiento continuo incluso en entornos de transmisión críticos.

Gracias a la conexión NMOS dedicada, el dispositivo se integra fácilmente en sistemas de enrutamiento IP, simplificando la gestión de fuentes SMPTE-2110 y reduciendo la complejidad del cableado típica de las instalaciones SDI tradicionales.

Características principales

• Conecta equipos 12G-SDI a sistemas IP SMPTE-2110 mediante Ethernet de 100G
• Soporta 8 conexiones bidireccionales con redundancia SMPTE-2022-7

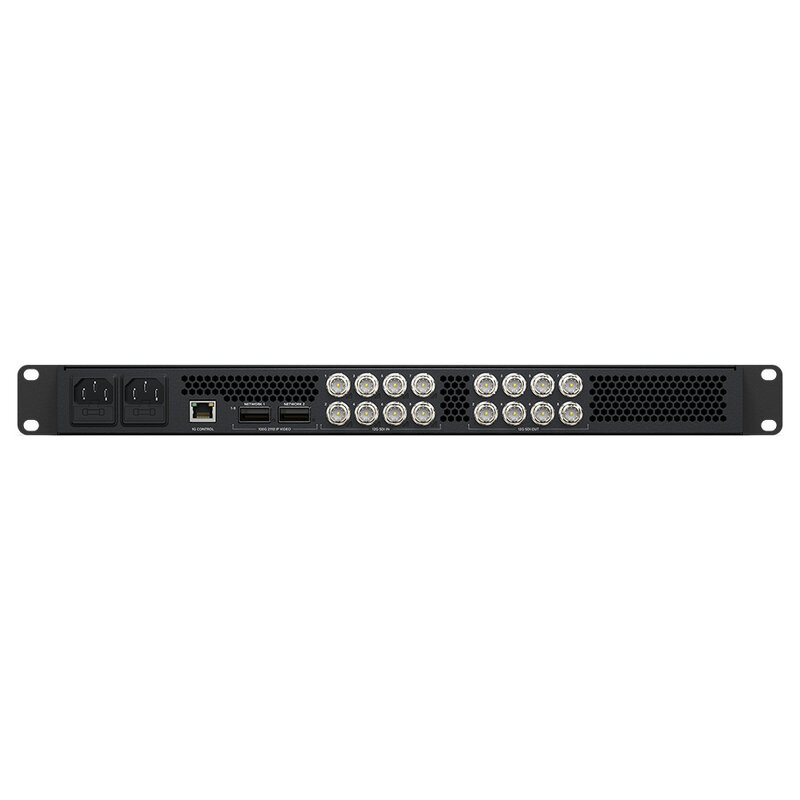

• Incluye 8 entradas y 8 salidas 12G-SDI en un diseño 1RU
• Puertos Ethernet de 100G redundantes para cumplimiento total SMPTE-2022-7
• Las conexiones SDI soportan SD, HD y Ultra HD
• Incluye conexión NMOS dedicada para enrutar fuentes IP
• Pantalla LCD en el panel frontal para monitoreo de entradas y salidas de vídeo
• Altavoz y salida de auriculares en el panel frontal para monitorear audio
• Fuentes de alimentación AC redundantes dobles para máxima fiabilidad en broadcast
• Disponible en 13 idiomas para uso internacional

Ventajas para el usuario

• Integra fácilmente equipos 12G-SDI en redes IP SMPTE-2110
• Convierte 16 canales simultáneamente en una sola unidad 1RU
• Redundancia total con SMPTE-2022-7 para continuidad operativa
• Monitoreo de vídeo y audio directamente desde el panel frontal
• Cableado mucho más sencillo en comparación con instalaciones SDI tradicionales
• Máxima fiabilidad gracias a fuentes de alimentación AC duales
• Administración de fuentes simplificada con control NMOS

Áreas de uso

• Infraestructuras broadcast IP basadas en SMPTE-2110
• Centros de producción con flujos de trabajo mixtos SDI/IP
• Integración de switchers y routers SDI en redes de 100G
• Salas de control, salas de control
• Conversión y distribución multiformato en entornos profesionales
