CYP - IP-CS7

El IP‑CS7 es un avanzado controlador diseñado para simplificar la gestión de todo el ecosistema CYP 1G de AV over IP.

Gracias a su arquitectura centralizada, detecta automáticamente todos los transmisores y receptores en la red y los configura desde una única WebGUI, eliminando la necesidad de acceder a cada dispositivo individual. Una vez instalado en la red, el controlador detecta automáticamente todos los extensores y te permite definir y gestionar el enrutamiento unicast y multicast, crear grupos de pantallas, organizar preajustes y controlar matrices AV distribuidas o videowalls complejos de forma sencilla.

La WebGUI ofrece un área de Supervisión y Control con manejo de fuentes tipo arrastrar y soltar y vista previa de contenido, facilitando el cambio de canales y la gestión de zonas. El área de configuración del sistema está protegida mediante derechos de acceso para evitar cambios no autorizados y garantizar la seguridad de la instalación.

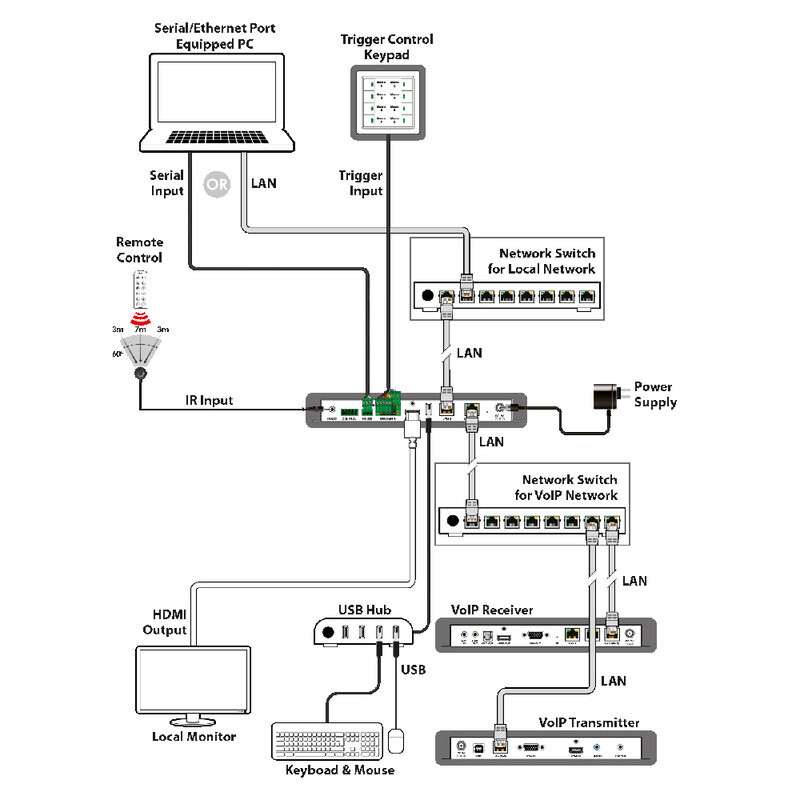

La presencia de dos puertos LAN permite separar la red AV de la red de control, posibilitando que el controlador funcione incluso cuando no se permite el acceso directo a la red de vídeo. El IP‑CS7 también puede controlarse localmente conectando un monitor HDMI y un teclado/ratón USB, transformándose en una consola de gestión de pleno derecho.

El sistema se completa con la interfaz de entrada de disparador, que permite recordar preajustes y funciones a través de botones remotos o paneles integrados, y soporte para los protocolos RS‑232, Telnet, IR y WebGUI, ofreciendo una gran flexibilidad de integración en entornos empresariales, educativos y comerciales.

Características principales

• WebGUI con asistente para configuración sencilla y controles administrativos
• Permite configuración y administración simplificadas de múltiples dispositivos IP6000 / 7000 a través de WebGUI
• Soporta enrutamiento unicast y multicast
• Control de fuentes con arrastrar y soltar y vista previa de contenido visual
• WebGUI con estado completo de todos los TXs y RXs conectados, incluyendo direcciones IP e intercambio de canales
• Preajustes de grupos de vídeo disponibles para gestión instantánea de pantallas
• Entrada de disparador para recordar rápidamente preajustes mediante botones remotos
• Control estándar mediante RS-232, Telnet y WebGUI
• Alimentado por PoE o fuente de alimentación externa
• Añade fácilmente nuevos TXs/RXs a un sistema existente

Ventajas para el usuario

• Control unificado de todo el sistema AV over IP desde un único punto de operación
• Reduce significativamente la complejidad al configurar extensores
• Gestión inmediata de enrutamiento, matrices y videowalls
• Capacidad de recordar preajustes y escenarios con solo pulsar un botón físico o virtual
• Monitorización en tiempo real del estado de dispositivos AV y la red
• Separación segura entre red AV y red de control gracias a la doble LAN
• Instalación simplificada gracias al control local vía HDMI + USB
• Gran fiabilidad operativa en entornos empresariales, educativos y comerciales

Áreas de uso

• Sistemas AV over IP distribuidos en entornos corporativos y salas de reuniones
• Salas de control y centros de supervisión con videowalls
• Campus universitarios y entornos educativos
• Instalaciones comerciales y hoteleras con múltiples zonas AV y escenarios preconfigurados
• Salas de conferencias y juntas directivas
• Infraestructuras AV complejas

Technical characteristics

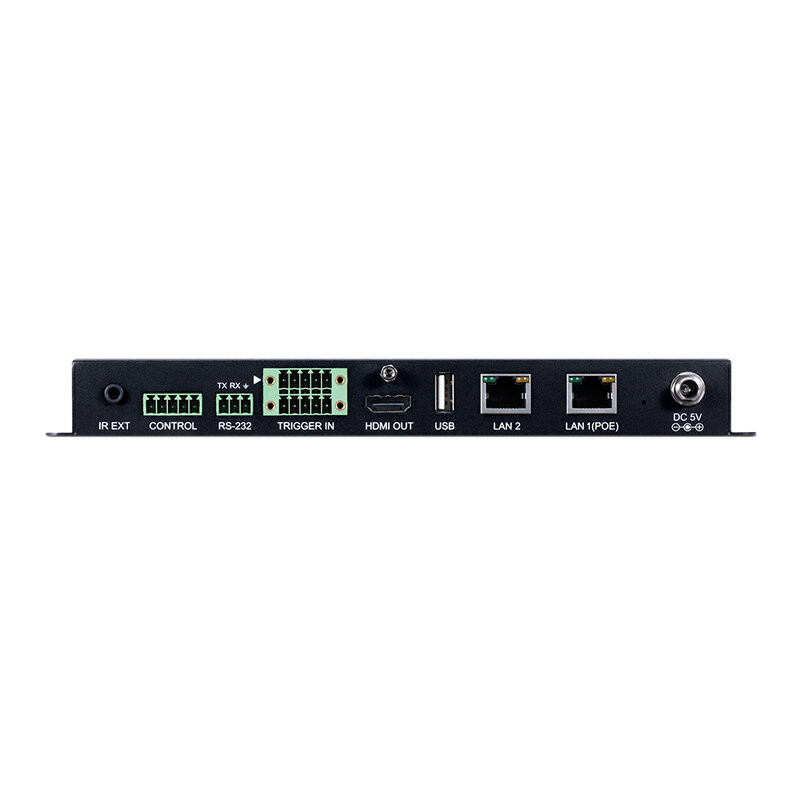

Interfaces

• Output port: 1 x HDMI (Type-A)
• Control I/O: 1 x IR extender (3.5 mm), 1 x RS-232 (3-pin terminal block), 8 x trigger (10-pin terminal block), 1 x USB (Type-A), 2 x LAN (RJ-45)
• Reserved port: 1 x RS-232 (5-pin terminal block)

Video

• HDMI compliance: HDMI 1.4
• Output signal type: 1920 x 1080p @ 60
• Max. output resolution (HDMI): 1920 x 1080p @ 60

Power

• Power supply: 5 V_DC / 2.6 A (locking)
• Power consumption: 2.99 W

Field firmware update

• USB flash drive, WebGUI

Enclosure

• Chassis material: metal (steel)
• Chassis colour: black
• Dimensions (case only): 23.15 x 2.5 x 10.8 cm
• Dimensions (all inclusive): 23.15 x 2.5 x 11.7 cm
• Weight: 648 g
