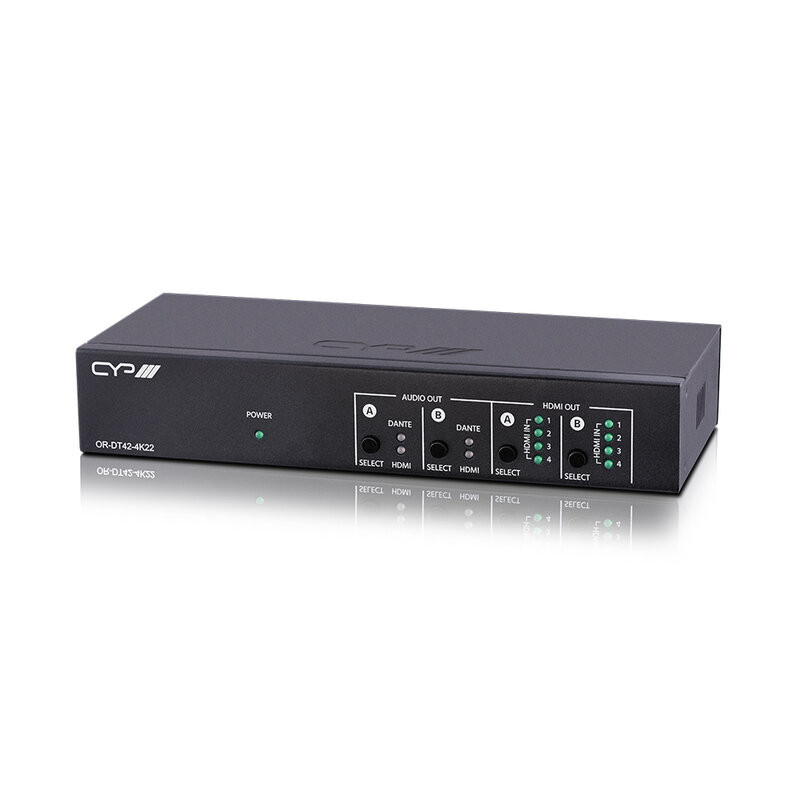

CYP - OR-DT42-4K22

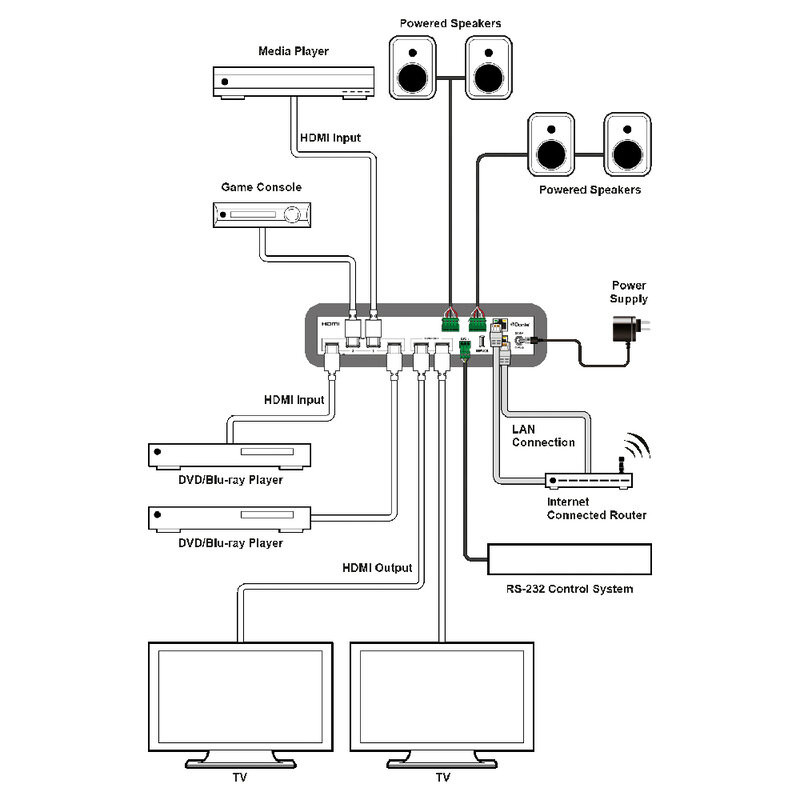

El OR‑DT42‑4K22 es un conmutador matricial HDMI 4 x 2 con tecnología Dante integrada, diseñado para gestionar señales de vídeo 4K UHD+ (18 Gbps) y audio de red Dante / AES67 en una sola unidad compacta. Permite conmutar cuatro fuentes HDMI hacia dos salidas HDMI, con la opción de extraer audio analógico para cada salida o reemplazarlo por una transmisión Dante desde la red.

Admite resoluciones de hasta 4K @ 60 Hz 4:4:4, audio LPCM de 8 canales y formatos de bitstream HD. El audio Dante se gestiona mediante software de terceros como Dante Controller. El conmutador matricial se controla desde el panel frontal, WebGUI, RS-232 o Telnet.

Características principales

• Compatible con HDMI 2.0 y DVI 1.0 (con adaptador HDMI a DVI)
• Compatible con HDCP 1.x y 2.2
• 4 entradas HDMI y 2 salidas HDMI
• Conmutador matricial 4 x 2 con extracción de audio analógico para cada salida
• Admite señales de vídeo 4K UHD+ (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8 bits) de entrada y salida
• Permite el paso de numerosos formatos de audio, entre ellos LPCM de 8 canales, Bitstream y HD Bitstream
• El audio de cada salida puede seleccionarse entre la fuente HDMI enrutada o una fuente de audio Dante independiente
• Compatible con redes Dante y AES67 para transmisión y recepción de audio sin compresión y con latencia prácticamente nula
• Enrutamiento sencillo de audio de red mediante software de terceros (Windows y macOS)
• Gestión EDID para cada entrada con opciones internas o externas

Ventajas para el usuario

• Integración directa con redes Dante / AES67
• Extracción analógica de audio independiente en cada salida
• Posibilidad de reemplazar el audio HDMI por audio Dante

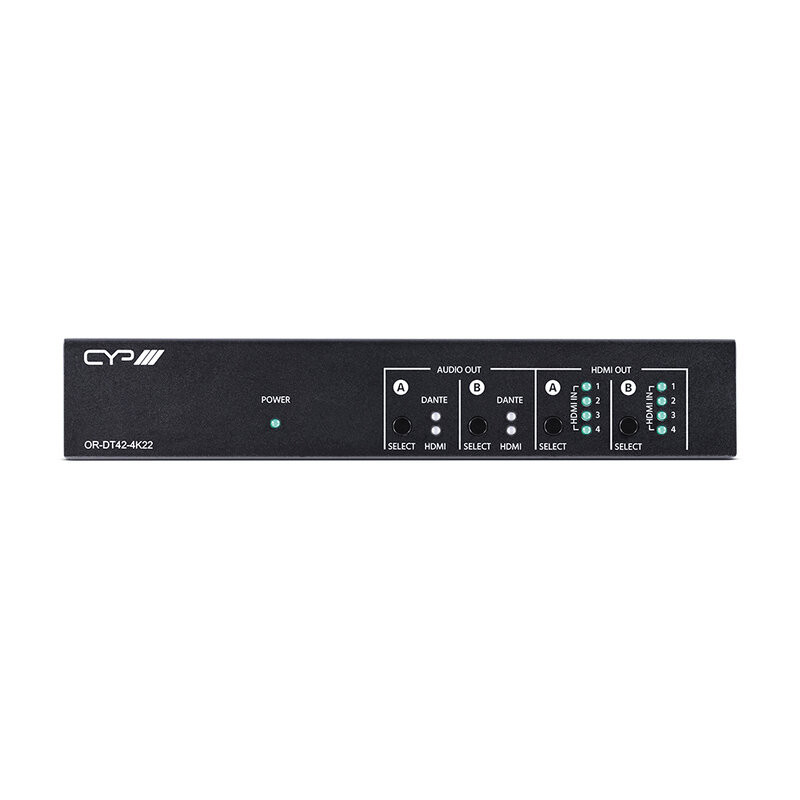

• Control flexible mediante Web GUI, RS-232, Telnet y panel frontal

Ámbitos de uso

• Salas de conferencias
• Salas de control
• Aulas
• Instalaciones AV profesionales

Technical characteristics

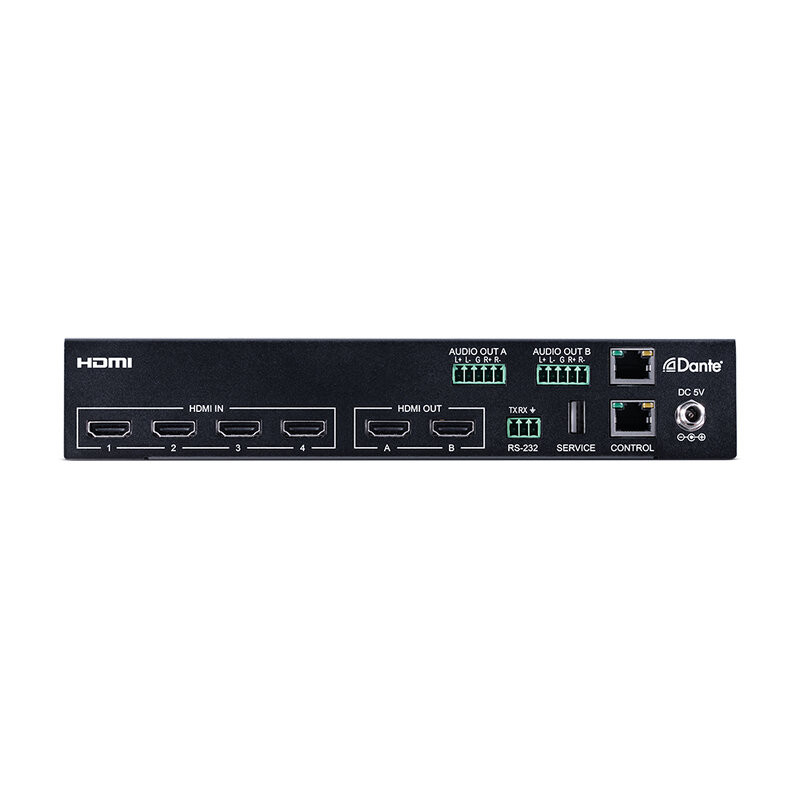

Interfaces

• Input port: 4 x HDMI (4 x HDMI uncompressed AV and data)
• Output port: 2 x HDMI [2 x HDMI uncompressed AV and data], 2 x phoenix (5 pin) [2 x analogue stereo (balanced or unbalanced)]
• Control I/O: 1 x phoenix (3 pin) [1 x RS-232], 1 x RJ45 [1 x Dante I/O port propriety data]
• Service port: 1 x USB type A (service port propriety data)
• Ethernet port: 1 x RJ45 (IP control)

Video

• HDMI compliance: HDMI 2.0 (DVI 1.0)
• HDCP compliance: 2.x
• Input signal types: 4096 x 2160 @ 60 Hz, 8-bit, YUV 4:4:4
• Output signal types: 4096 x 2160 @ 60 Hz, 8-bit, YUV 4:4:4
• Max. input resolution: 4096 x 2160p @ 60 (HDMI)
• Max. output resolution: 4096 x 2160p @ 60 (HDMI)

Audio

• Analog out: DAC max. audio level 4.2 V_RMS, impedance 5 kohm, type balanced, S/N ratio > 70 dB (1 kHz with 0 dBFS)

Power

• Power supply: 5 V 2.6 A
• Power consumption: 11.68 W

Enclosure

• Chassis material: metal (steel)
• Chassis colour: black
• Dimensions (W x H x D): 24 x 4.3 x 10.4 cm (case only), 240 x 48 x 112 mm (all inclusive)
• Weight: 800 g
