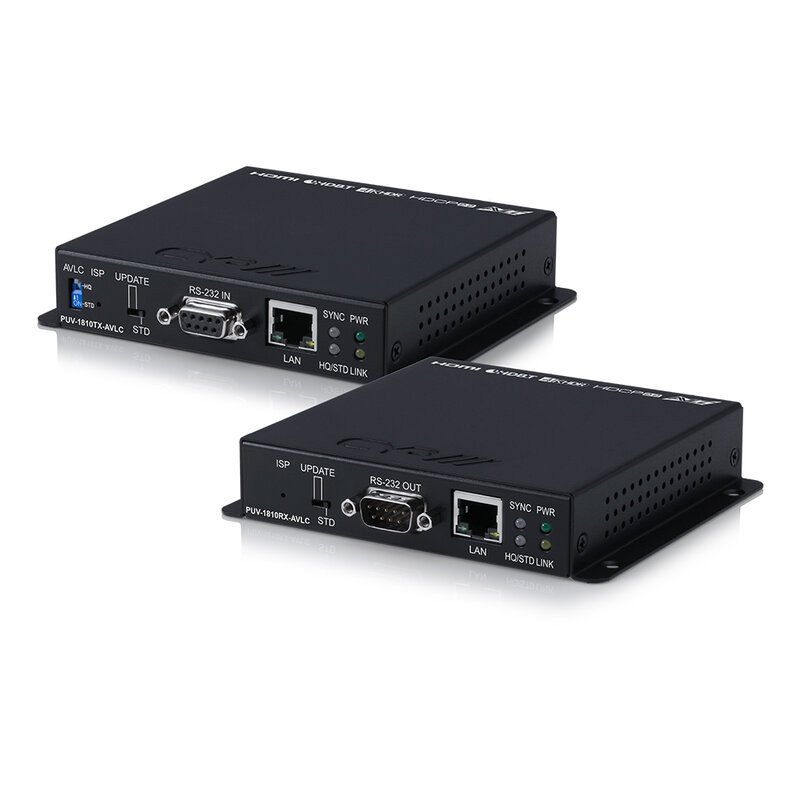

CYP - PUV-1810-AVLC-KIT

Este kit de transmisor y receptor HDBaseT está diseñado para extender video UHD 4K, audio, Ethernet y señales de control a través de un solo cable CAT.5e/6/7 hasta 100 metros.

Compatible con HDMI 2.0, HDCP 2.2 y versiones anteriores, admite señales de hasta 4K a 60 Hz 4:4:4 (18 Gbps) gracias a la tecnología AVLC (Adaptive Visually Lossless Compression), que supera las limitaciones de ancho de banda de HDBaseT manteniendo una calidad visual indistinguible del original. El sistema también es compatible con HDR (10/12 bits), Deep Color, CEC, paso de red LAN, IR bidireccional y RS-232.

El receptor recibe la alimentación directamente del transmisor a través de 48 V PoH, lo que simplifica la instalación y reduce la necesidad de fuentes de alimentación adicionales. Una solución ideal para aplicaciones profesionales que requieren extensiones estables, alta calidad de video e integración completa de señales de control.

Características principales

• HDMI hasta 4K a 60 Hz con HDR, 3D
• Compatible con HDMI 2.0/1.x y HDCP 2.2/1.x
• Soporte de video hasta 4K UHD 18 Gbps (4K a 50/60 Hz 4:4:4, 8 bits)
• Deep Color hasta 12 bits
• Soporte de HDR de 10 y 12 bits
• Bypass CEC

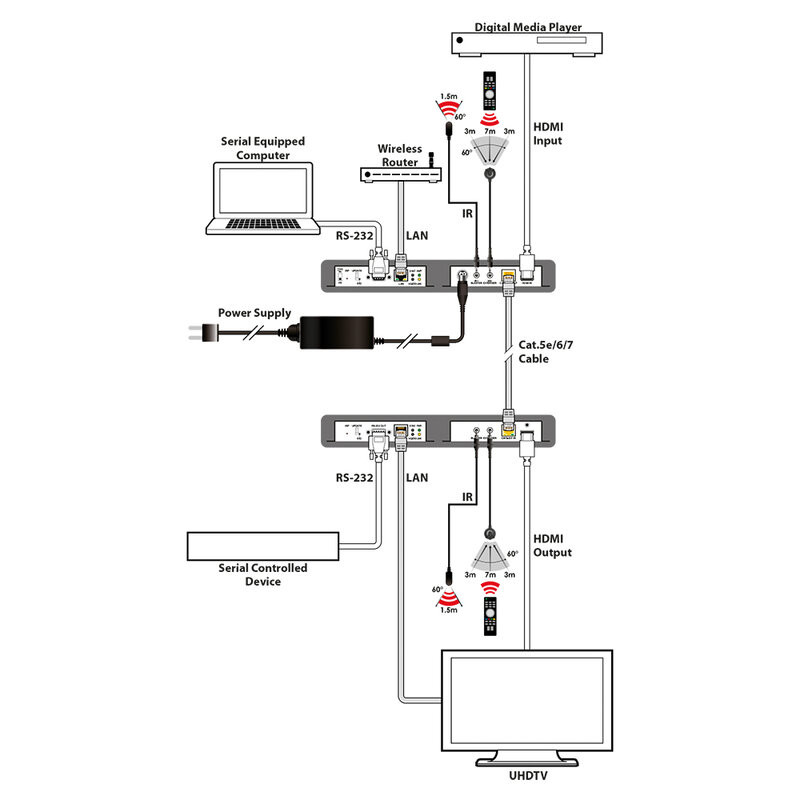

• Transmisión simultánea de video, audio, LAN y control por un solo cable CAT5e/6/7
• Distancias: hasta 100 m a 1080p, 70 m a 4K
• Tecnología AVLC para extender señales hasta 18 Gbps superando el límite de HDBaseT
• Interruptor HQ/STD para optimizar la calidad o la distancia
• Soporte HDBaseT: video/audio HD, Ethernet 100BaseT, IR bidireccional, RS-232, PoH
• 48 V PoH de TX a RX (PSE → PD)

Beneficios para el usuario

• Tecnología AVLC (Adaptive Visually Lossless Compression)
• Transmisión simultánea de video, audio, LAN y control
• Instalación simplificada gracias a PoH
• Total compatibilidad con fuentes y pantallas 4K HDR modernas
• Integración perfecta en sistemas de control a través de IR y RS-232 bidireccional

Áreas de uso

• Compartir y controlar contenido multimedia en el hogar
• Aulas y salas de conferencias para presentaciones y enseñanza
• Showrooms y espacios de exposición
• Salas de reuniones y de juntas
• Aulas y entornos educativos

Technical characteristics

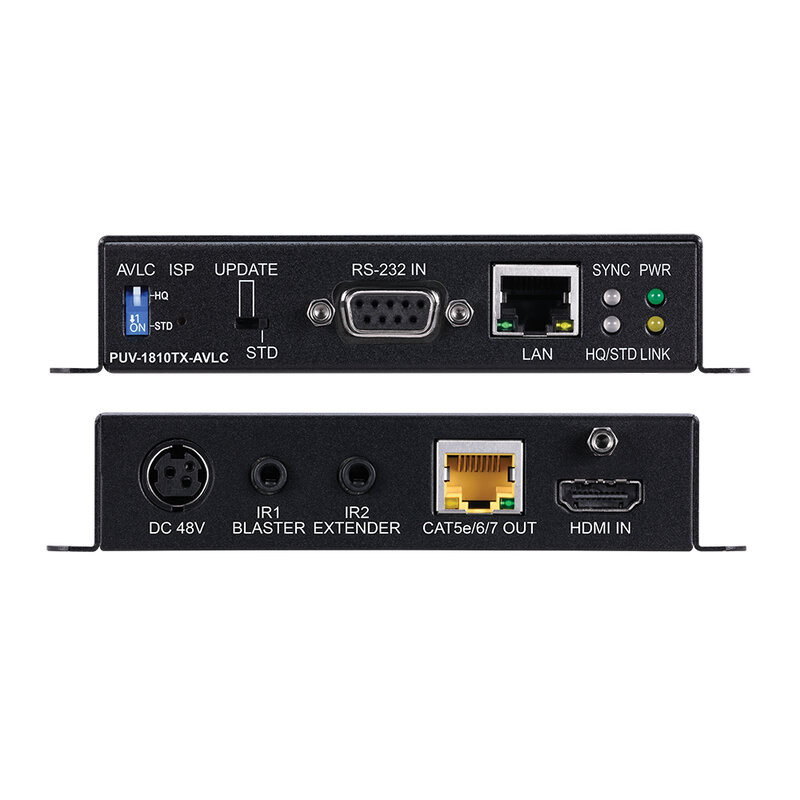

Transmitter

• HDMI bandwidth: 600 MHz / 18 Gbps
• HDBaseT bandwidth: 340 MHz / 10.2 Gbps
• Input ports: 1 x HDMI
• Output ports: 1 x CAT5e/6/7
• Pass-through ports: 1 x IR Extender (3.5 mm), 1 x IR Blaster (3.5 mm), 1 x RS‑232 (9‑pin D‑sub), 1 x LAN (RJ‑45)
• IR frequency: 30 – 50 kHz (up to 60 kHz under ideal conditions)
• Baud rate: up to 115,200 bps
• Power supply: 48 V_DC / 0.83 A
• Power consumption: 8.69 W
• Chassis material: metal
• Silkscreen colour: black
• Operating temperature: 0 to 40 °C
• Storage temperature: –20 to 60 °C
• Relative humidity: 20 – 90% RH (non‑condensing)
• Dimensions (W x H x D): 12.8 × 2.5 × 10.8 cm (case only), 12.8 × 2.5 × 11.7 cm (all inclusive)
• Weight: 385 g

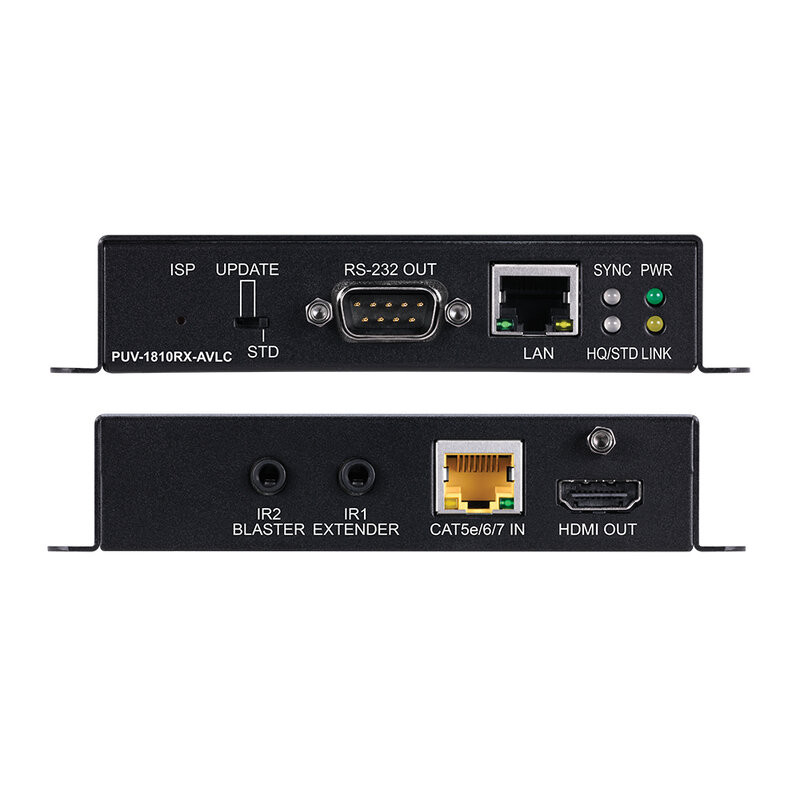

Receiver

• HDMI bandwidth: 600 MHz / 18 Gbps
• HDBaseT bandwidth: 340 MHz / 10.2 Gbps
• Input ports: 1 x CAT5e/6/7
• Output ports: 1 x HDMI
• Pass-through ports: 1 x IR Extender (3.5 mm), 1 x IR Blaster (3.5 mm), 1 x RS‑232 (9‑pin D‑sub), 1 x LAN (RJ‑45)
• IR frequency: 30 – 50 kHz (up to 60 kHz under ideal conditions)
• Baud rate: up to 115,200 bps
• Power supply: PoH (powered by transmitter)
• Power consumption: 10 W
• Chassis material: metal
• Silkscreen colour: black
• Operating temperature: 0 to 40 °C
• Storage temperature: –20 to 60 °C
• Relative humidity: 20 – 90% RH (non‑condensing)
• Dimensions (W x H x D): 12.8 × 2.5 × 10.8 cm (case only), 12.8 × 2.5 × 11.7 cm (all inclusive)
• Weight: 386 g
