CYP - PUV-2608TX

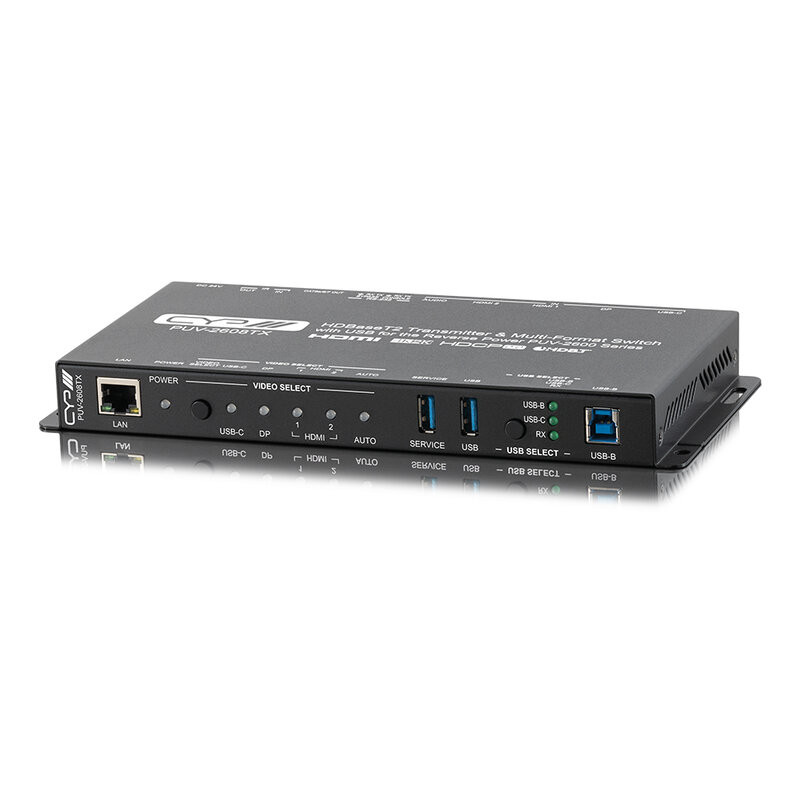

El PUV-2608TX es un extensor HDBaseT2 con conmutador multiformato integrado, que cuenta con dos entradas HDMI, una entrada DisplayPort y una entrada USB-C. Soporta USB, incrustación de audio y Reverse PoH, como todos los modelos de la serie PUV-2600. Permite la transmisión de audio/vídeo sin comprimir, Ethernet, USB, IR y señales RS-232 a través de un solo cable Cat.6/7 de hasta 100 metros.

Las entradas HDMI, DisplayPort y USB-C admiten resoluciones de hasta 4K a 60 Hz (4:4:4, 8 bits), con compatibilidad con Deep Color hasta 12 bits y HDR de 10/12 bits. La entrada de audio analógico se puede incrustar en la señal HDBaseT. Las fuentes que superan los límites de ancho de banda de HDBaseT se escalan automáticamente a 1080p.

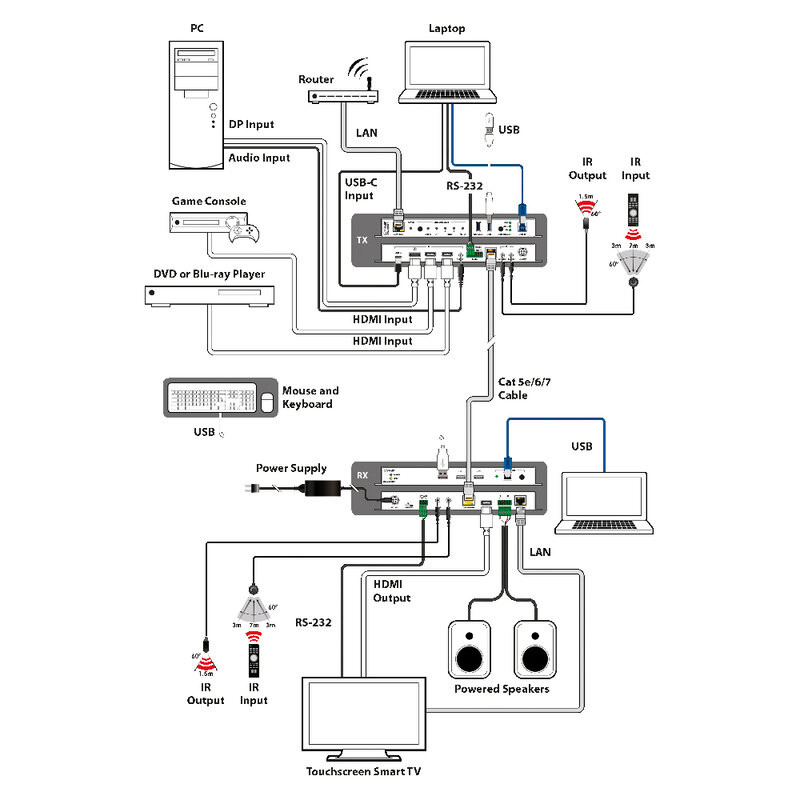

Al combinarse con el receptor estándar PUV-2606RX o el receptor matriz PUV-2600RX, el sistema ofrece tres hosts USB seleccionables (Type-B/C) que permiten el acceso a cinco puertos USB (Type-A) en los receptores, habilitando una configuración KVM sumamente flexible. (N.B. Solo puede estar activo un host USB a la vez). La entrada USB-C también puede proporcionar hasta 60W de potencia al dispositivo conectado, función disponible solo cuando el transmisor recibe alimentación local. Todos los puertos USB admiten velocidades de hasta USB 3.0.

El PUV-2608TX integra funciones avanzadas de gestión de señal, como selección automática de fuente por detección de señal, gestión de EDID para cada entrada, gestión de HDCP y automatizaciones de eventos mediante RS-232 o CEC. El control está disponible mediante WebGUI, Telnet, RS-232 o botones en el panel frontal.

La unidad puede alimentarse localmente a través de una fuente de alimentación de 24V (requerida para la función USB-C de 60 W), o mediante PoH desde un receptor compatible de la serie PUV-2600.

Características principales

• Compatible con HDMI 2.0, DisplayPort 1.4, USB-C y DVI 1.0
• Compatible con HDCP 1.x y 2.2
• 1 salida HDBaseT
• Admite entrada de vídeo hasta 4K UHD+ (18 Gbps, 4K a 60 Hz 4:4:4, 8 bits)
• Admite entrada Deep Color hasta 12 bits
• Entradas HDR de 10 y 12 bits
• La salida HDBaseT admite resoluciones de hasta 4K a 60 Hz (4:2:0, 8 bits) con conversión automática a 1080p para fuentes que superen las limitaciones de ancho de banda de HDBaseT
• Funciones HDBaseT admitidas: Vídeo HD y audio, PoH (PD) y extensión de control (IR/RS-232/USB bidireccional)
• Admite paso directo de muchos formatos de audio, incluidos LPCM de 8 canales, Bitstream y HD Bitstream
• El audio analógico se puede incrustar con todas las fuentes
• La entrada USB-C puede suministrar alimentación (hasta 60W) al dispositivo conectado (solo con alimentación local)
• Gestión EDID para cada entrada con opciones EDID internas o externas
• Selección de fuente manual o automática con detección de hot-plug
• Automatización de eventos de señal (por RS-232 o CEC)
• Admite alimentación PoH opcional de un receptor HDBaseT compatible

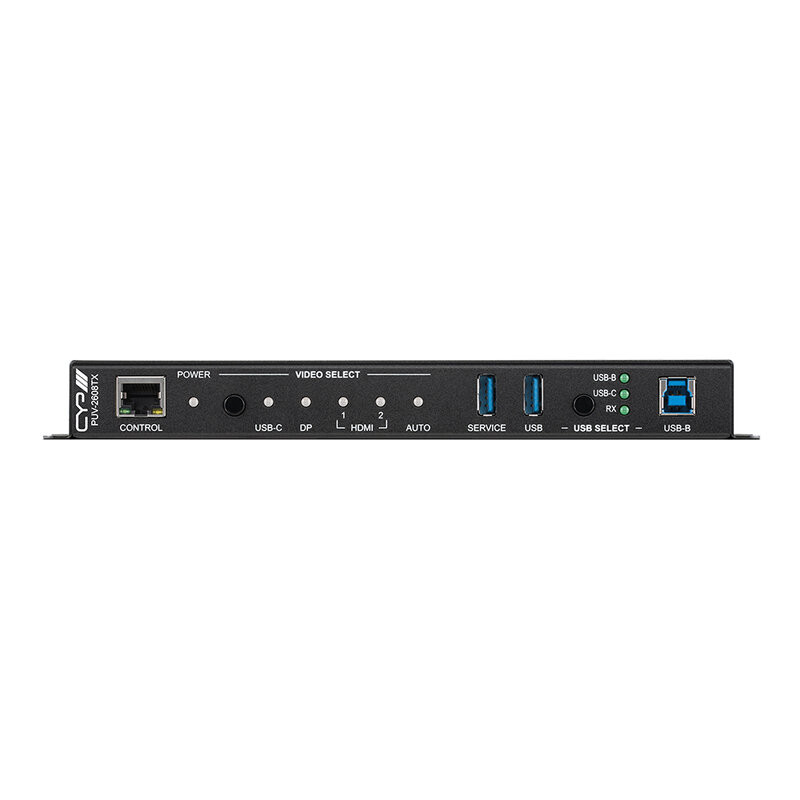

• Controlable mediante botones del panel frontal, Web GUI, Telnet o RS-232

Beneficios para el usuario

• Menor cableado con Reverse PoH, eliminando la necesidad de fuente de alimentación local
• Gran flexibilidad gracias al conmutador multiformato HDMI/DP/USB-C integrado
• Configuraciones KVM avanzadas con 3 hosts USB seleccionables y 5 puertos de dispositivo USB en receptores compatibles
• Alimenta dispositivos por USB-C hasta 60W cuando tiene alimentación local
• Integra cualquier fuente gracias a la gestión EDID por entrada
• Automatización mediante RS-232 o CEC

Áreas de uso

• Salas de conferencias
• Aulas y centros de formación con cambio automático de fuente
• Corporativo
• Puestos de trabajo que requieran control remoto de PC mediante KVM
• Instalaciones AV basadas en HDBaseT2
• Sistemas modulares con receptores CYP PUV-2606RX y PUV-2600RX

Technical characteristics

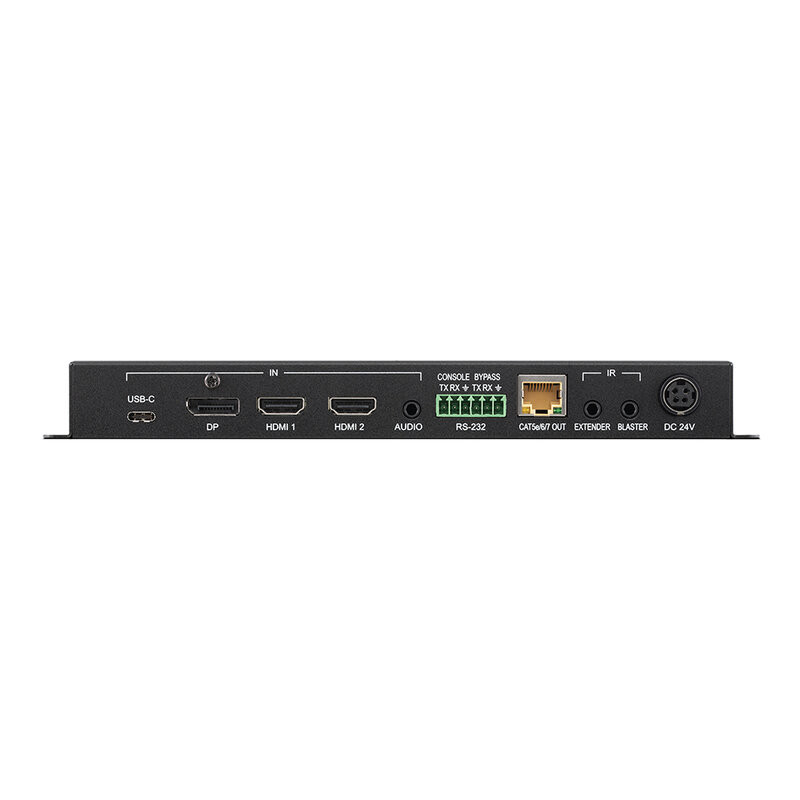

• Inputs:
  • 2 × HDMI (2 × HDMI uncompressed AV and data)
  • 1 × DisplayPort (1 × uncompressed AV)
  • 1 × USB-C (1 × USB-C / Thunderbolt)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
  • 1 × Phoenix (3-pin) (1 × console port RS-232)
  • 1 × Phoenix (3-pin) (1 × bypass RS-232)
  • 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
  • 1 × RJ45 (1 × IP control propriety data)
  • 1 × USB 3 Type B (1 × USB power & data)
• Outputs:
  • 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
  • 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
  • 2 × USB Type A (2 × USB propriety data)
• PoE PSU: PoH
• PSU: 24 V / 3.75 A
• Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
• Weight: 680 g
