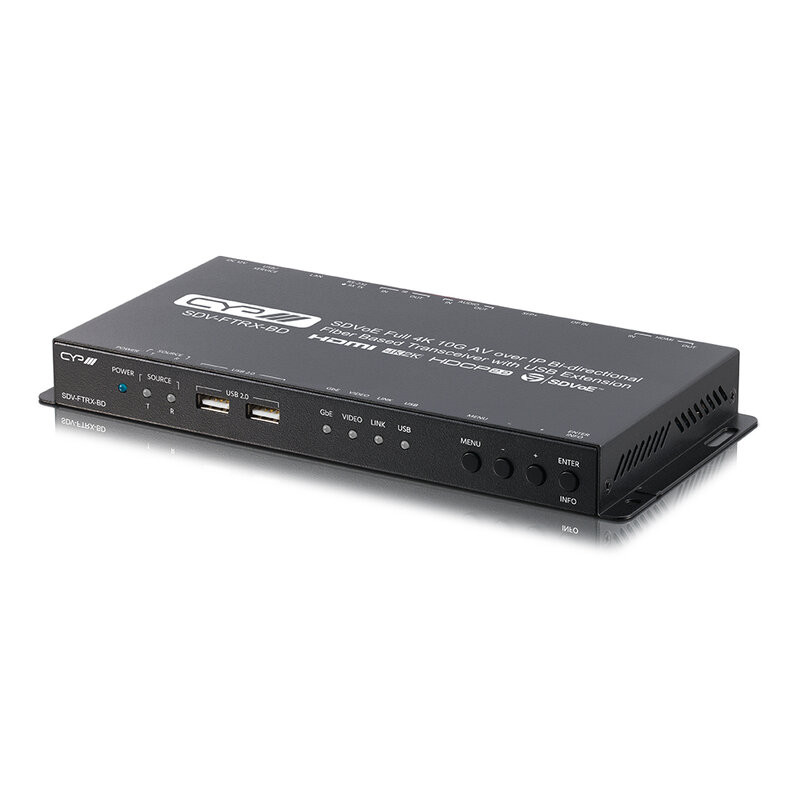

CYP - SDV-FTRX-BD

El SDV-FTRX-BD es un transceptor SDVoE 10G diseñado para extender, enrutar y distribuir señales AV 4K con una latencia extremadamente baja dentro de redes AV sobre IP. SDVoE (Software Defined Video over Ethernet) es el estándar AV-over-IP de 10 Gigabit más avanzado disponible hoy en día, una plataforma que permite la transmisión de video 4K, audio, USB, control y datos de red con prácticamente cero latencia usando switches Ethernet 10G estándar.

Gracias a su compresión ultraligera y prácticamente sin pérdidas para la mayoría del contenido, admite streams HDMI y DisplayPort hasta 4K con HDR, color de 10 bits y audio HD multicanal en modo pass-through, garantizando alta calidad incluso en aplicaciones críticas.

La transmisión por fibra óptica multimodo permite conexiones punto a punto de hasta 300 metros, mientras que IR, RS-232, USB 2.0 y Ethernet pueden transmitirse junto con la señal AV, brindando una infraestructura completa a través de una sola conexión. El hub USB integrado permite tanto la extensión punto a punto KVM como el enrutamiento USB entre varios endpoints, haciendo que el sistema sea ideal para salas de control, entornos multiusuario e instalaciones interactivas.

En combinación con el SDV-CS8 IP Master Controller, necesario para un control avanzado, el transceptor puede integrarse en matrices AV distribuidas, configuraciones multiview y videowalls, sin necesidad de procesadores dedicados. La gestión EDID y HDCP garantiza compatibilidad con cualquier fuente o display, mientras que la configuración básica puede realizarse mediante los botones del OSD frontal.

Características principales

• Compatible con HDMI 2.0 y DVI 1.0
• Cumple con HDCP 2.2 y HDCP 1.x
• 1 entrada HDMI y 1 entrada DisplayPort
• 1 salida HDMI
• 1 entrada y salida de audio analógico estéreo
• 2 puertos USB 2.0 tipo A y 1 puerto USB 2.0 Mini-B
• Admite extensión AV bidireccional simultánea
• Ruteable por IP con mínima latencia
• Compresión ultraligera y sin pérdidas para la mayoría del contenido
• Extensión hasta 30 km (la distancia máxima depende del módulo SFP+ usado y el tipo de fibra)
• Permite switching independiente de audio y video con mínima latencia, generación de videowalls y multiview (requiere CYP SDV-CS8)
• Pass-through de fuentes HDR de 10/12 bits
• Pass-through de audio LPCM (hasta 8 canales), Bitstream y HD Bitstream desde fuentes HDMI o DP
• Extensión, inserción y extracción de audio analógico estéreo (la entrada/extracción requiere CYP SDV-CS8)

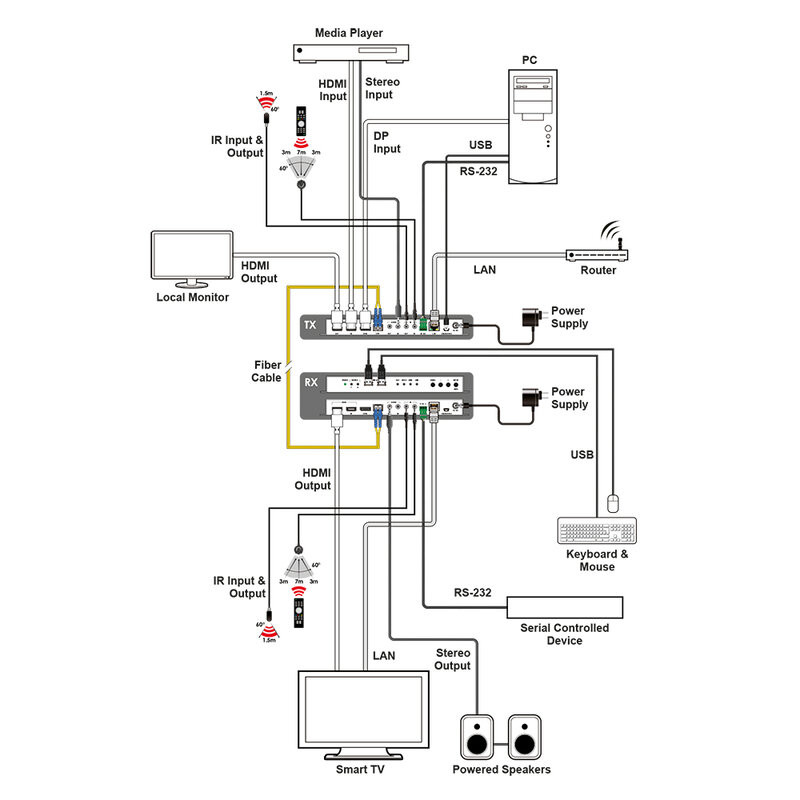

• Extensión bidireccional de AV, IR, RS-232, USB 2.0 y Ethernet
• Modo especial Simultaneous para la extensión USB, con un host conectado a un transceptor que puede enlazar hasta 7 transceptores con dispositivos USB (no admite almacenamiento externo; requiere CYP SDV-CS8)

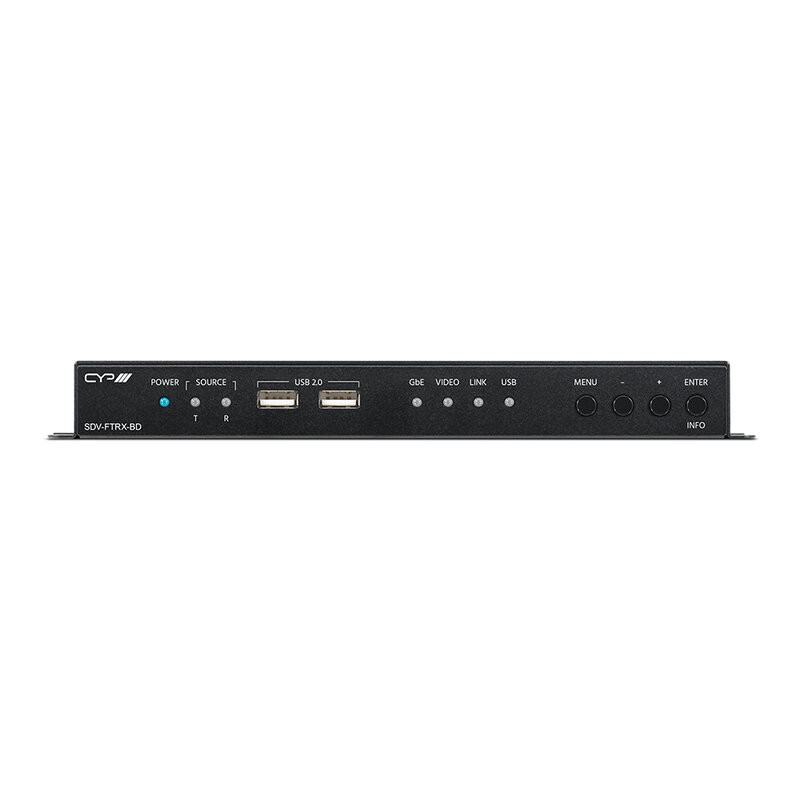

• Configuración básica mediante botones frontales con OSD

Beneficios para el usuario

• Menor latencia y mayor estabilidad gracias a la transmisión AV sobre una red 10G con compresión ultraligera
• Más flexibilidad operativa por la naturaleza bidireccional del transceptor
• Capacidad de crear matrices AV distribuidas, videowalls y multiviews sin procesadores dedicados
• Integración sencilla de periféricos USB y KVM gracias al hub USB que puede ser ruteado entre múltiples endpoints
• Compatibilidad garantizada con cualquier fuente o display gracias a la gestión integrada de EDID y HDCP
• Transmisión por fibra hasta 30 km
• Configuración instantánea vía OSD y botones frontales, con opciones de control avanzado mediante SDV-CS8 CYP

Ámbitos de uso

• Infraestructuras AV sobre IP basadas en 10G SDVoE
• Salas de control y entornos multiusuario con enrutamiento USB y KVM
• Grandes instalaciones que requieren videowalls y multiviews
• Eventos en vivo, centros de conferencias y espacios expositivos con distribución AV flexible
• Aplicaciones corporativas e industriales que requieren extensión AV de larga distancia por fibra
• Sistemas AV modulares que requieren escalabilidad y enrutamiento dinámico de señales

Technical characteristics

• Inputs:
  • 1 × HDMI (1 × HDMI uncompressed AV and data)
  • 1 × DisplayPort (1 × uncompressed AV)
  • 1 × SFP+ (shared simultaneous port - SDVoE fiber LC/PC-LC/PC Duplex MM OM3)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
  • 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
  • 1 × Phoenix (3-pin) (1 × RS-232)
  • 1 × RJ45 (1 × LAN serving)
  • 1 × USB Mini B (1 × USB host and service port propriety data)
• Outputs:
  • 1 × HDMI (1 × HDMI uncompressed AV and data)
  • 1 × SFP+ (shared simultaneous port - SDVoE fiber LC/PC-LC/PC Duplex MM OM3)
  • 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
  • 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
• PSU: 12 V / 3 A
• Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
• Weight: 0.7 kg
