Beetek - W400-50M-A

Spécialement conçu pour les tables de mixage numériques, l'éclairage DMX, les extendeurs HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 50 m intègre une gaine extérieure en TPE unique afin d’augmenter la flexibilité, la résistance à la traction/à l'usure et la durabilité.

Le corps du câble est constitué de cuivre OFC 8 conducteurs en 23 AWG. Il utilise un blindage en aluminium tressé et un blindage en magnésium et aluminium tressé avec un taux de blindage de 100 % pour des performances supérieures. Le connecteur RJ45 est conçu pour minimiser la latence durant la transmission de données et dispose de broches plaquées or 50 μm ; il supporte des branchements et débranchements répétés. Le connecteur monobloc avec plaque de connexion rapide peut être réparé rapidement sans
outils professionnels. L’utilisation d’un boîtier cat 6A en alliage de zinc aux normes allemandes protège contre les chocs et offre une plus grande sécurité.

Caractéristiques principales

• Câble réseau CAT6a S/FTP prêt à l'emploi conçu pour les tables de mixage DMX et les applications d'éclairage
• Double blindage avec 8 conducteurs
• Bande passante de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC (sans oxygène) monobrin, 8 conducteurs en 23 AWG
• Blindage tressé offrant un taux de couverture de 100 %
• Gaine en TPE pour une flexibilité, une résistance à la traction et une durabilité accrues

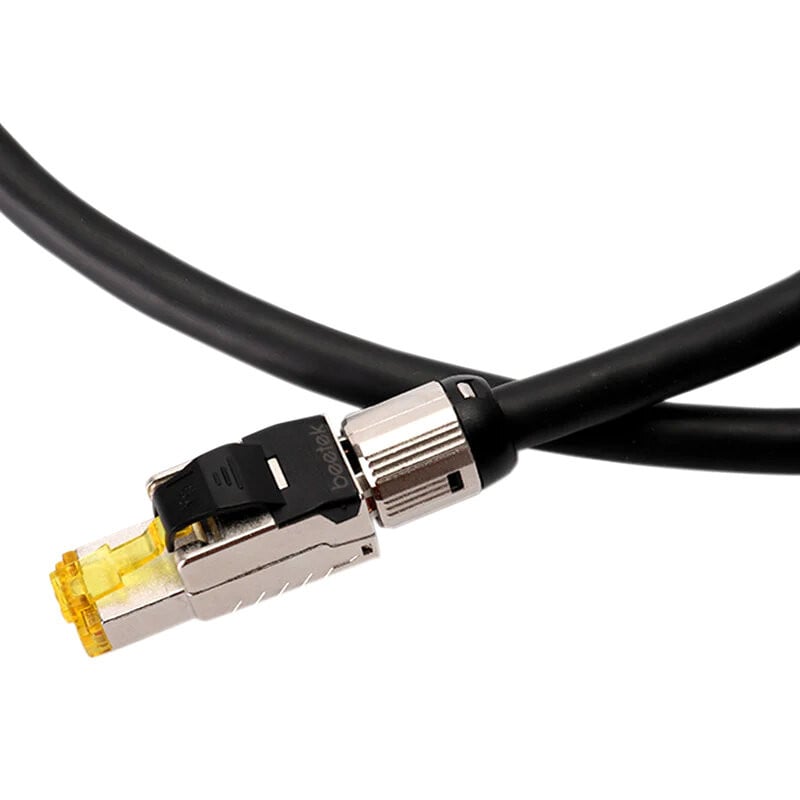

• Connecteur RJ45 « cristal » avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque d’accouplement rapide pouvant être réparé rapidement sans outils professionnels
• Disponible en longueurs de 5 à 100 m
• Les versions de 20 m et plus peuvent être enroulées sur les enrouleurs de câble Beetek séries DF et PCD

Technical characteristics

• CAT6 S/FTP network cable (low-latency crystal head)
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab

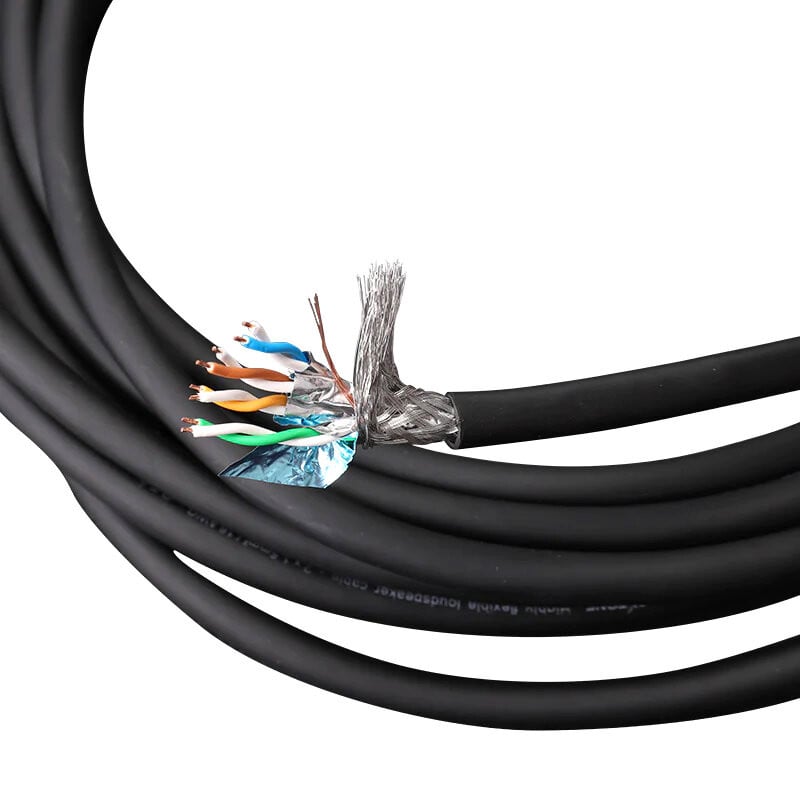

• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V
