Beetek - W400-20M-A

Spécialement conçu pour les tables de mixage numériques, l’éclairage DMX, les extendeurs HDBaseT et les systèmes LED, ce câble CAT6a S/FTP de 20 m utilise une gaine extérieure en matériau TPE unique pour améliorer la flexibilité, la résistance à la traction/à l’usure et la durabilité.

Le corps du câble est composé de cuivre sans oxygène (OFC) 8 conducteurs 23 AWG. Il utilise un blindage en feuille d’aluminium tressée et en alliage aluminium-magnesium tressé avec un taux de blindage de 100% pour des performances supérieures. Le connecteur RJ45 est conçu pour minimiser la latence lors de la transmission des données et adopte des broches plaquées or 50 μm ; il supporte des branchements et débranchements répétés. Le connecteur monobloc avec plaque de couplage rapide peut être réparé rapidement sans
outils professionnels. L’utilisation d’un boîtier en alliage de zinc cat 6A norme allemande, anti-chute, assure une protection renforcée.

Caractéristiques principales

• Câble réseau CAT6a S/FTP prêt à l’emploi, conçu pour tables de mixage DMX et applications d’éclairage
• Double blindage avec 8 conducteurs
• Fréquence de transmission de 500 MHz et vitesse de transmission de 10 Gbps
• Cuivre OFC (sans oxygène) monobrin avec 8 conducteurs 23 AWG
• Blindage tressé et strié offrant un taux de blindage de 100%
• Gaine TPE apportant flexibilité, résistance et durabilité supplémentaires

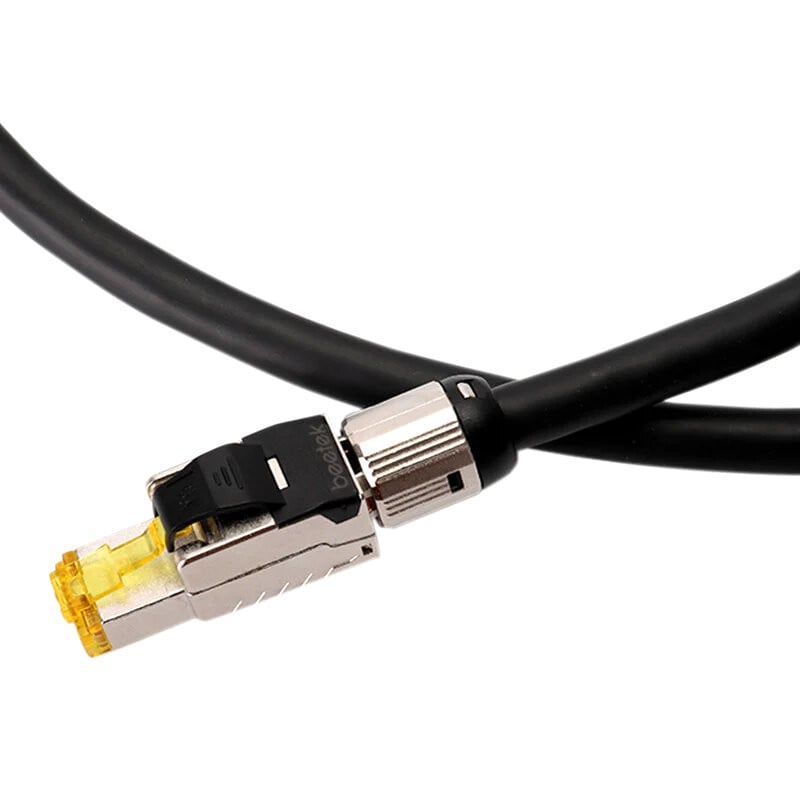

• Connecteur RJ45 « crystal head » avec broches plaquées or 50 μm
• Connecteur monobloc avec plaque de couplage rapide, réparable rapidement sans outils professionnels
• Disponible en longueurs de 5 à 100 m

Technical characteristics

• CAT6 S/FTP network cable (low-latency crystal head)
• Connector type: RJ45 S/FTP
• Connector size: 56.4 x 17.4 x 13.8 mm
• Cable type: CAT6a SFTP
• Environmental information: RoHS 2.0 compliant
• RJ45 connector: low-latency crystal head (with built-in quick-connect circuit board)
• Gold plate thickness: 50 µm
• Latch tab: integrated break-resistant tab

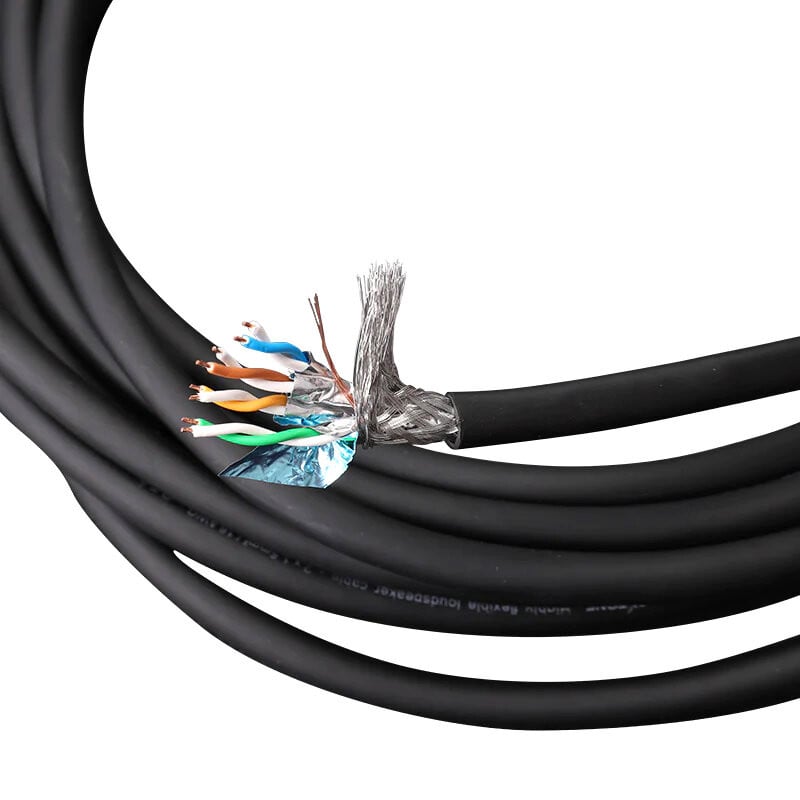

• Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
• Conductor gauge: 23AWG
• Conductor size: 0.26 ±0.008 mm x 8
• Conductor material: single strand oxygen free copper
• Insulation material: foam-skin PE
• Insulation color code:
  • 1P: blue & white / blue
  • 2P: orange & white / orange
  • 3P: green & white / green
  • 4P: brown & white / brown
• Core wire direction: s
• Core wire lay length: < 30 mm
• Cable direction: s
• Cable lay length: ≦ 120 mm
• Outer jacket material: double-layer PVC
• Aluminium foil: aluminum foil pair shielded
• Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
• Braid material: 128 x 0.12 mm tinned copper braid shield
• Shielding rate: 100%
• Jacket material: TPE
• Jacket outer diameter: 8.0 ±0.20 mm
• Jacket color: black
• Conductor resistance:＜68.4 ohm/km at 20 ℃
• Insulation resistance: ＞5000 ohm at 20 ℃
• Withstand voltage: 1000 V_DC/1 min, no breakdown
• Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
• Frequency: 500 MHz
• Testing: PASS FLUKE
• Insulation elongation: ≥ 300%
• Insulation tensile: ≥16 Mpa
• Jacket elongation: ≥ 100%
• Jacket tensile: ≥ 12.5 Mpa
• Maximum relative mutual coupling capacitance: 5.6 nF/100 m
• Maximum capacitance unbalance: 330 pF/100 m
• Operating temperature: -20 to 80 ℃
• Operating voltage: 60 V
